Ropa de Protección hasta 100 cal/cm2

La ropa de protección contra arco eléctrico es un equipo de protección individual (EPI) de Categoría III (riesgo elevado de lesiones) diseñado para proteger al trabajador frente a los efectos térmicos generados por un arco eléctrico. Estas prendas fabricadas con tejidos inherentemente ignífugos protegen contra lesiones por llama y calor. Toda la ropa de protección contra arco es ignifuga, pero no toda la ropa ignifuga ha sido ensayada para determinar su nivel de protección contra la transmisión de calor de un arco eléctrico.

Para determinar el nivel de protección contra arco de la ropa es necesario realizar primero un ensayo de tejido y luego un ensayo de prenda.

Hay dos tipos de ensayos, el ensayo de arco abierto (open arc test), según norma IEC6482-1-1 y, el ensayo de prueba en caja (box test), según norma EN61482-1-2.

El open arc test mide la energía incidente en cal/cm² que la ropa puede soportar. Utiliza un arco abierto en media tensión (superior a 1000V) que se direcciona a un maniquí o a un tejido, tras el cual se colocan unos electrodos que registran la transmisión del calor, determinando si una persona sufriría una quemadura de segundo grado.

El box test utiliza un arco limitado (causado por un cortocircuito a 400V), también direccionado a un maniquí o tejido. A diferencia del ensayo de arco abierto, no hay un resultado en escala de la protección de las prendas. El resultado se indica como APC (Arc Protection Class ) y, únicamente hay dos niveles, APC 1 (4KA, 400V) y APC2 (7KA,400V) según los cuales la prenda queda aprobada o no aprobada.

En Kobbeco disponemos de ropa con niveles de protección APC1, APC 2 y desde 8 hasta 98 cal/cm², incluyendo kits de maniobra de 8, 12, 25, 40, 65 y 98 cal/cm2.

El ELIM es el valor oficial para la clasificación de la prenda en cal/cm² según la nueva norma IEC61482-1-1.

Elim es la abreviación de Incident Energy Limit  e indica cuanta energía en cal/cm² puede soportar una prenda de protección sin ningún riesgo (es decir, con 0% de probabilidad) de quemadura de segundo grado.

Según la versión anterior de la norma, la ropa de protección contra arco se clasificaba según el valor inferior entre el ATPV o EBT.

ATPV son las siglas de Arc Thermal Performance Value e indica cuanta energía en cal/cm² puede soportar la prenda con un riesgo de 50% de quemadura de segundo grado.

EBT son las siglas de Energy Breakopen Threshold e indica la energía en cal/cm² a la cual existe un 50% de probabilidad de que el tejido se rasgue o agriete pudiendo dar lugar a una quemadura de segundo grado.

El valor de 100 cal/cm² hace referencia al nivel de protección térmica que ofrece la prenda frente a un arco eléctrico. Cuanto mayor es el valor cal/cm², mayor es la energía incidente que la ropa puede soportar antes de provocar una quemadura de segundo grado al usuario. Es necesario tener en cuenta que un operario expuesto a una energía incidente superior a 40 cal/cm² está expuesto a otras posiblemente graves consecuencias creadas por un arco de esa magnitud, como por ejemplo el impacto mecánico de una explosión, (sobre todo si el arco ha ocurrido en un recinto cerrado y tiene un efecto bomba), o el impacto de las ráfagas de metralla.

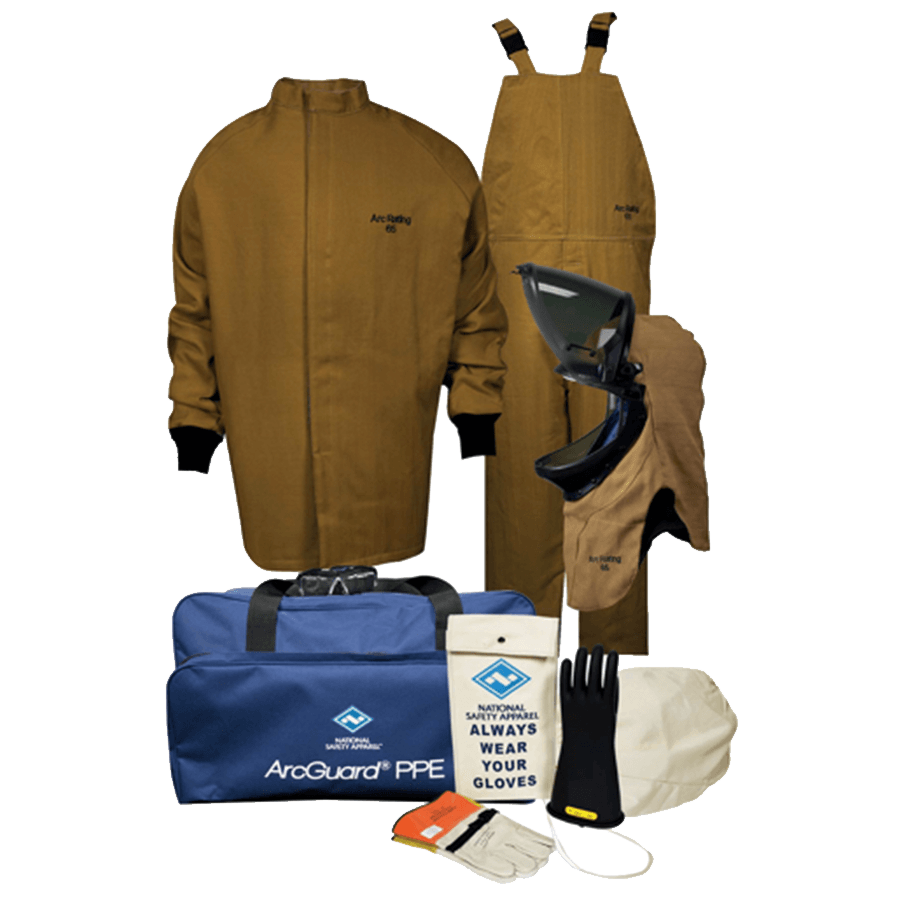

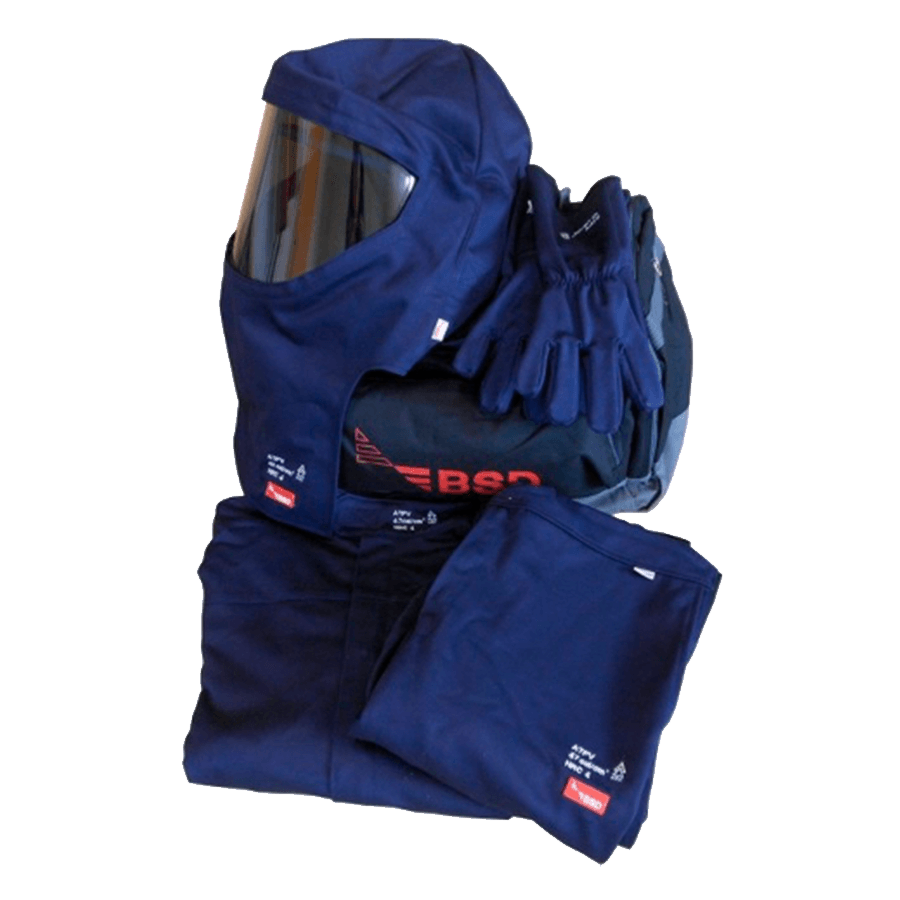

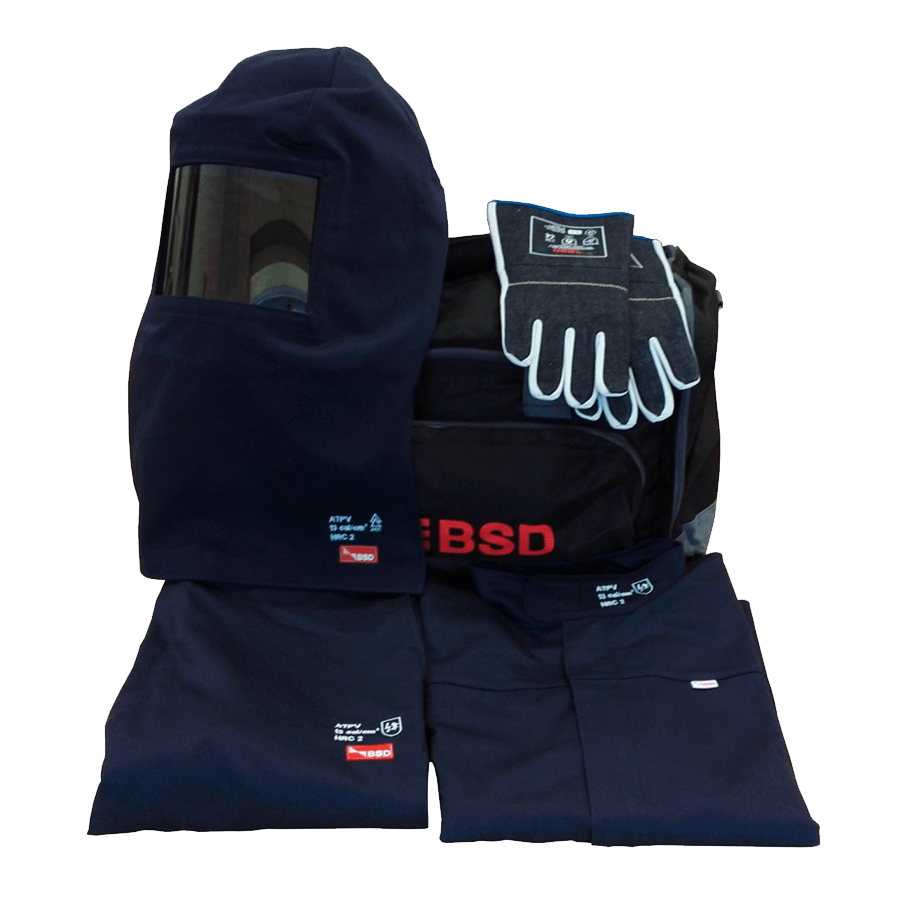

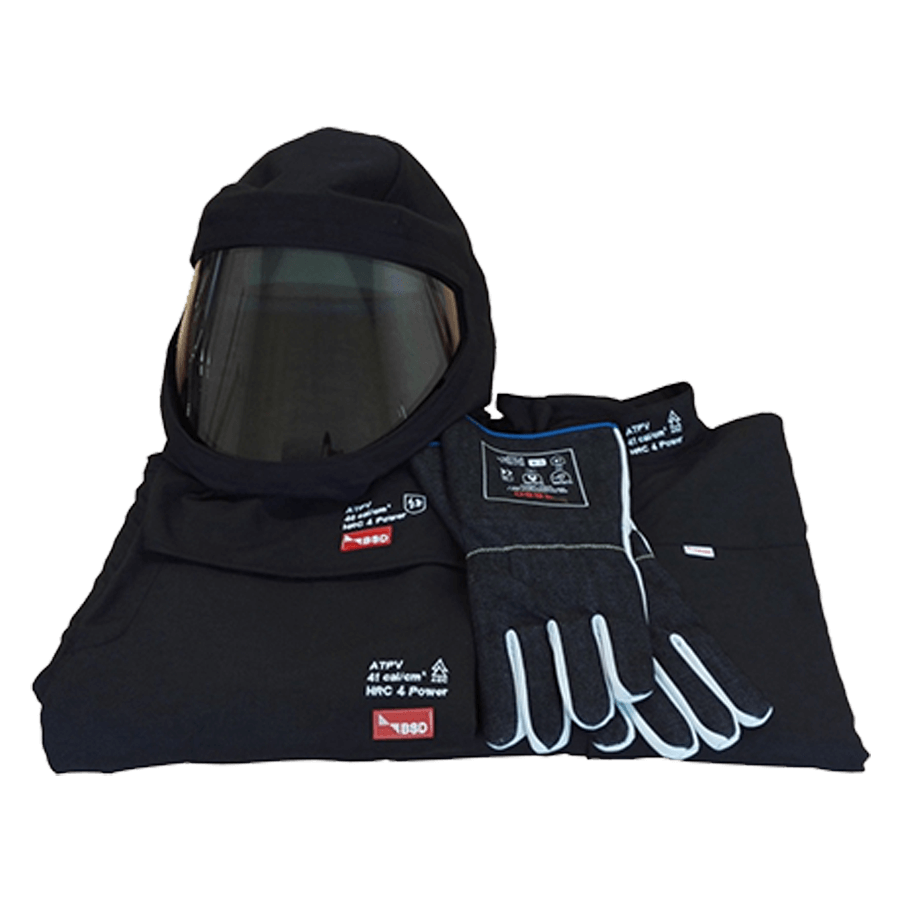

Los kits de protección contra arco para maniobras eléctricas, con el mismo nivel de protección en cal/cm² en la cabeza y cuerpo entero, son un EPI para cualquier operario que vaya a realizar una maniobra eléctrica específica. El kit, cuya protección contra arco en cal/cm² debe exceder la energía incidente en cal/cm² de dicha maniobra, se cuelga en un armario cercano a donde se suele realizar la maniobra y normalmente el operario se lo pone por encima de su propia ropa de trabajo. Una vez completada la maniobra eléctrica se lo quita otra vez. Dependiendo del nivel de protección contra arco pueden incluir casco con pantalla junto con pasamontañas o capucha, así como mono o peto y chaqueta. Es importe añadir guantes con protección contra arco.

La ropa que vende Kobbeco está fabricada con tejidos inherentemente ignífugos, lo que significa que mantiene sus propiedades de protección frente a la llama durante toda su vida útil y no depende de tratamientos superficiales que puedan perder eficacia con el tiempo o el número de lavados. La ropa mantiene su protección contra arco eléctrico mientras no esté sucia, deshilachada, rasgada o con lamparones de sustancias foráneas, por ejemplo, grasa o aceite. En Kobbeco NO recomendamos ropa de protección contra arco cuyas propiedades disminuyan con el número de lavados ya que lo consideramos un riesgo operativo.

La ropa de protección contra arco eléctrico debe cumplir con la IEC 61482-1-1 o IEC 61482-1-2. Además, algunos kits cumplen otras normas complementarias como EN ISO 13688, EN 166, EN 170 o EN GS-ET-29, dependiendo de los componentes incluidos.

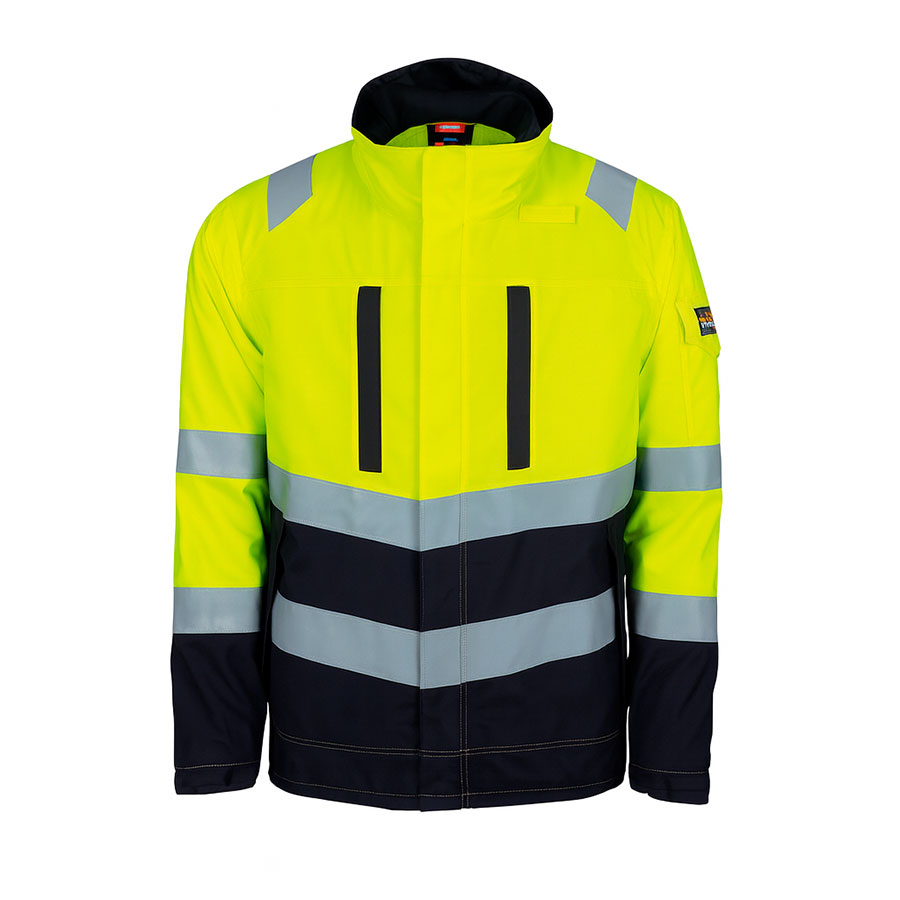

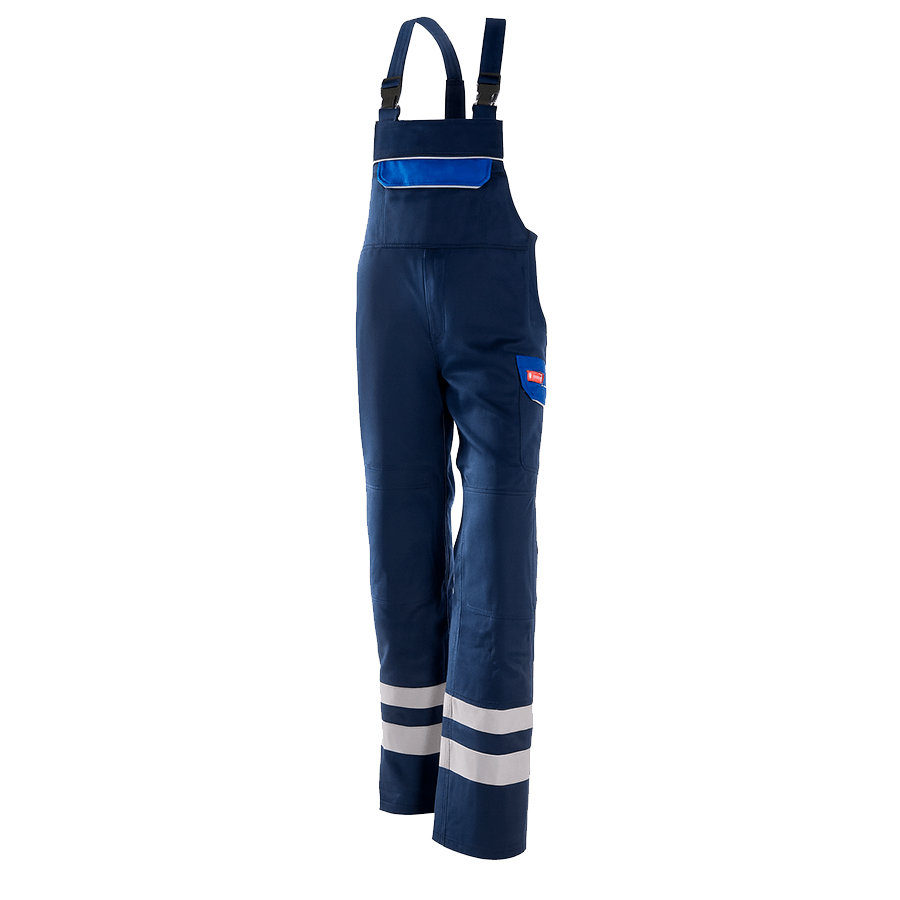

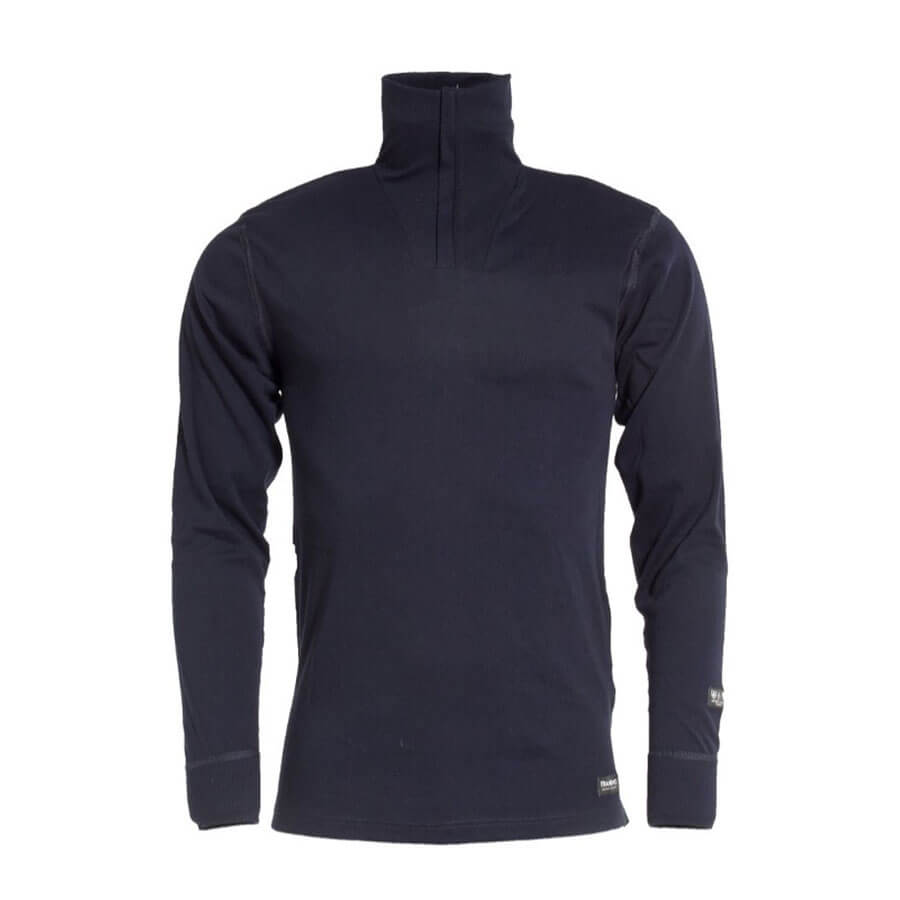

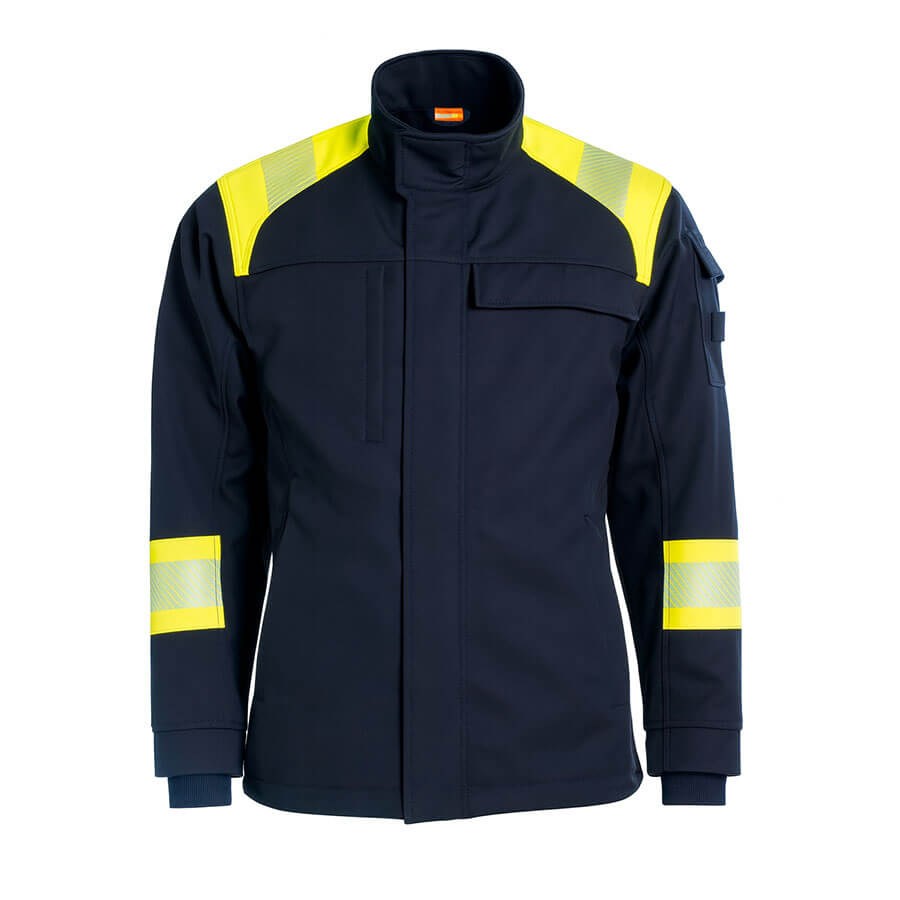

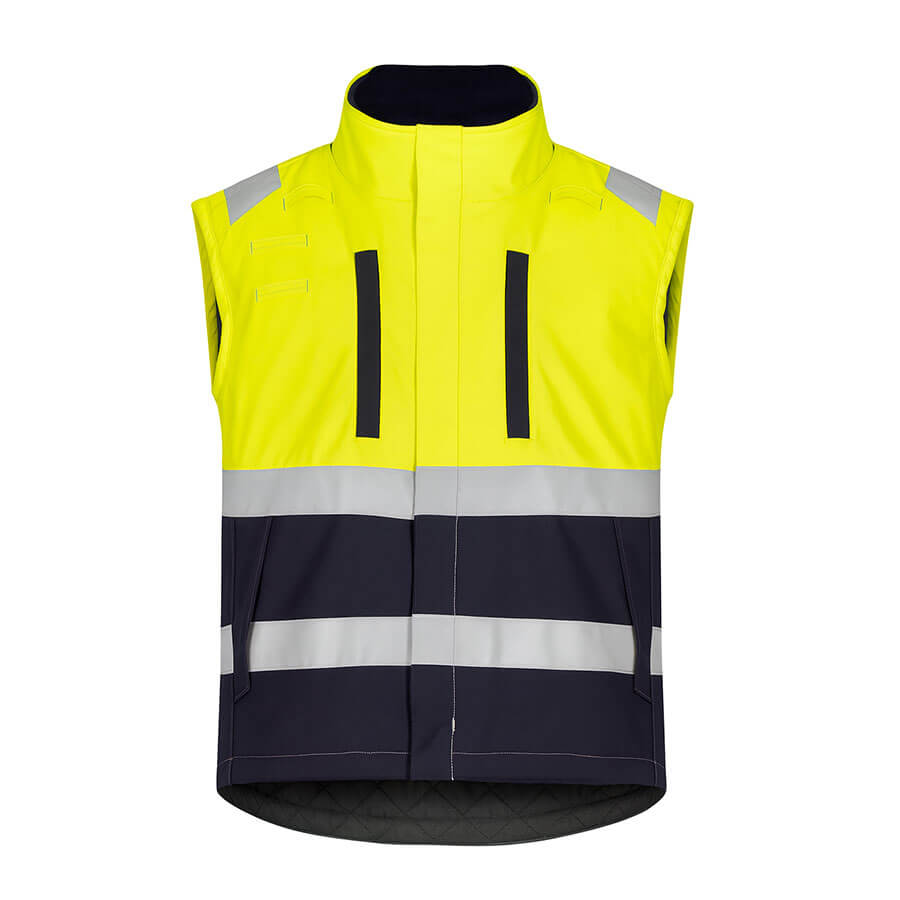

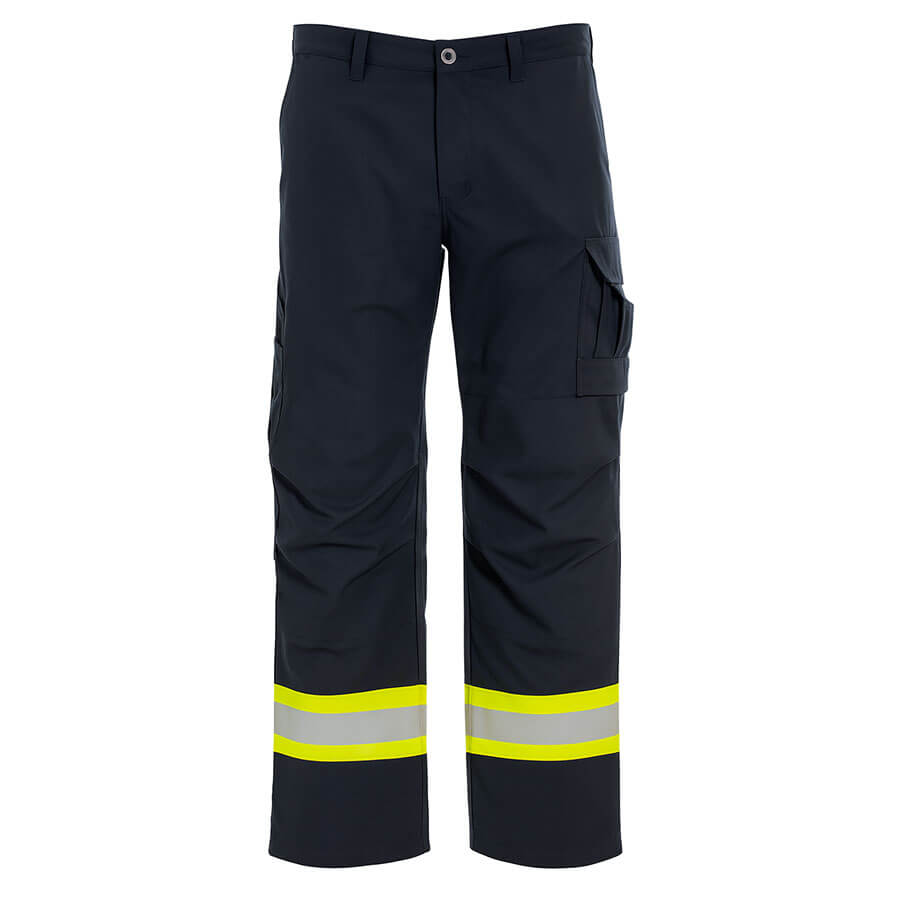

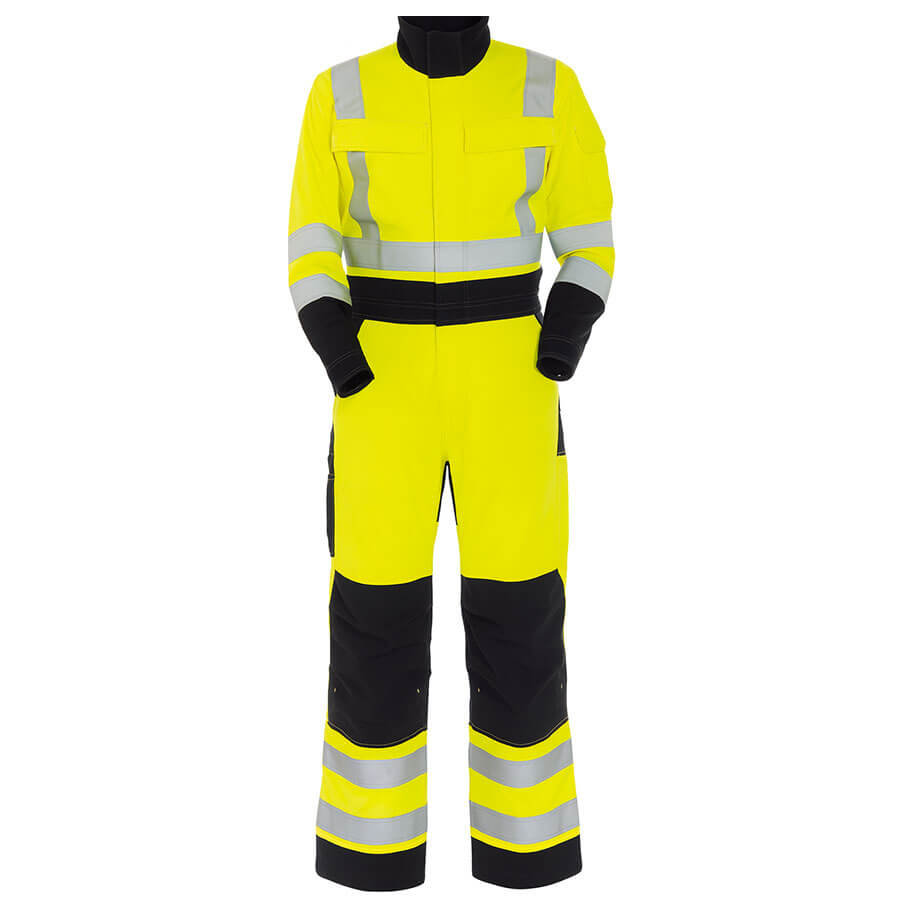

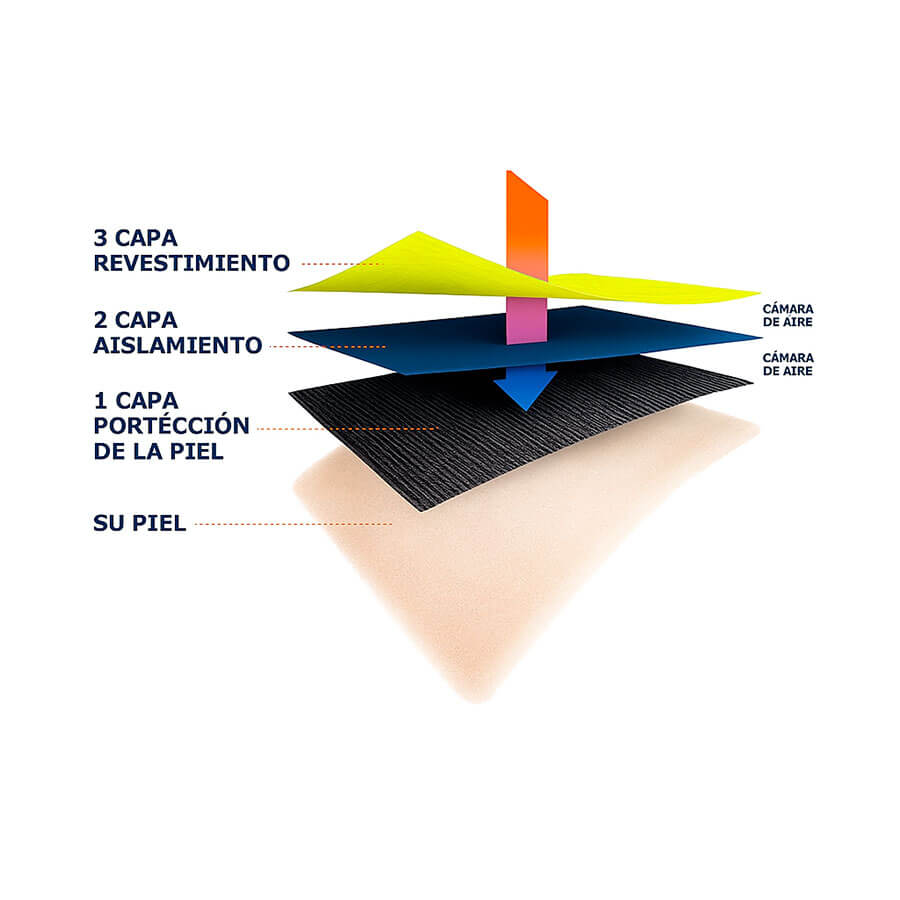

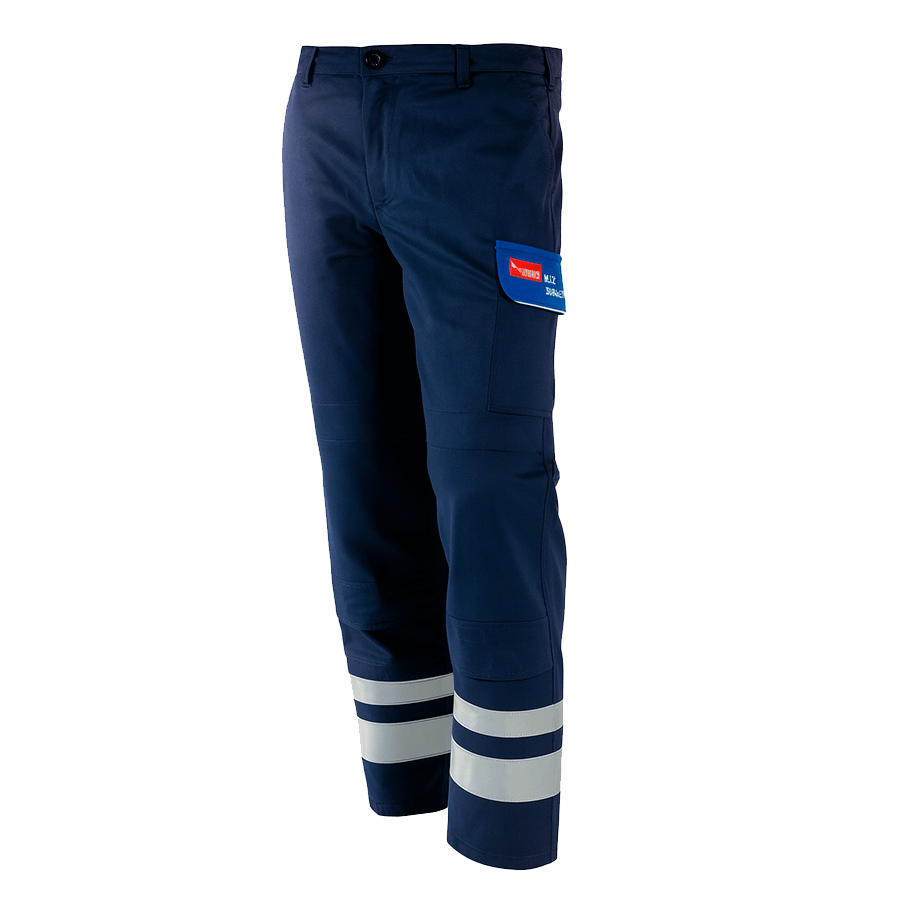

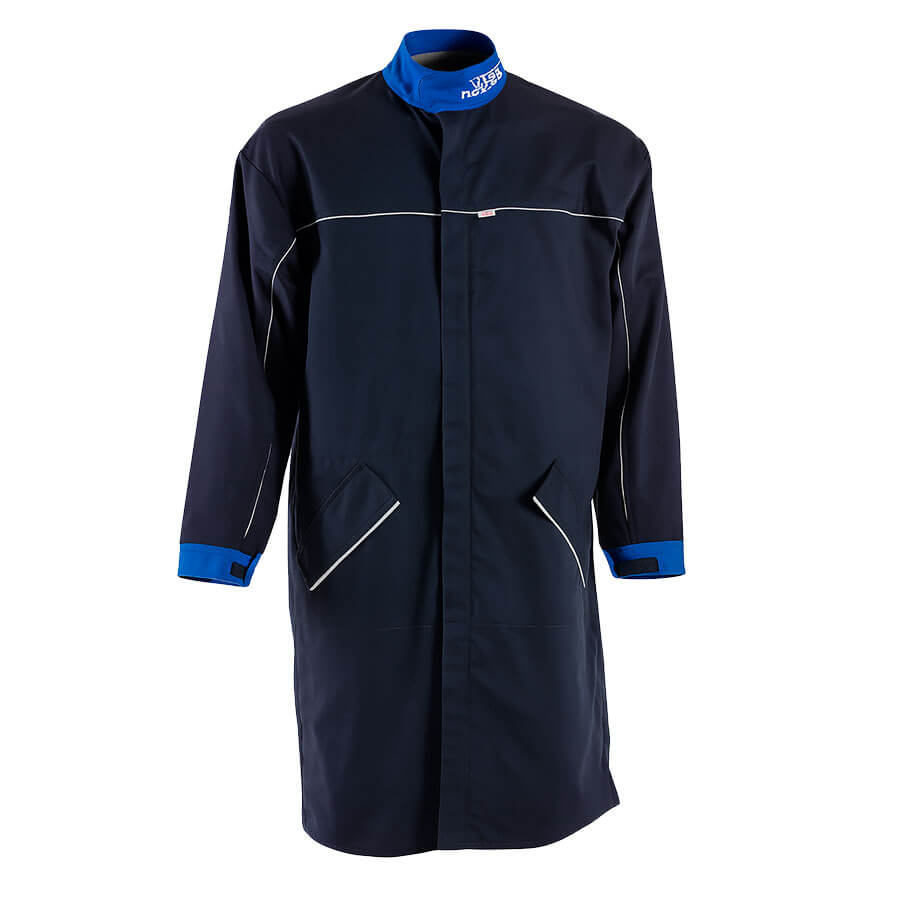

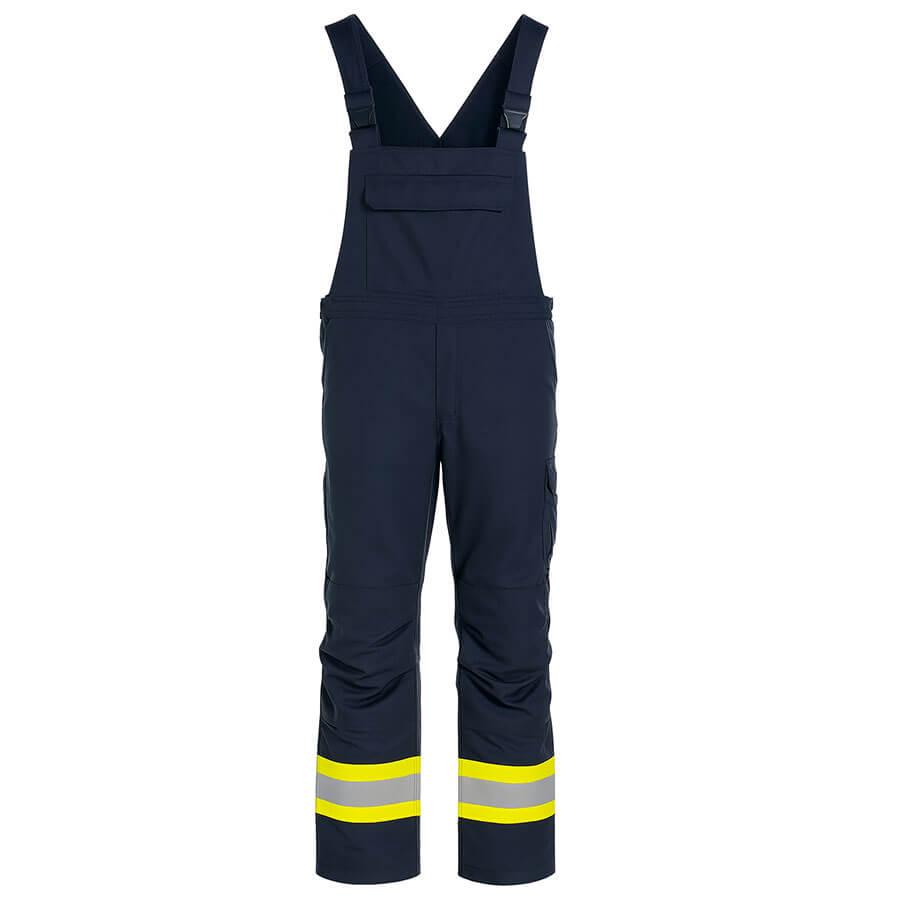

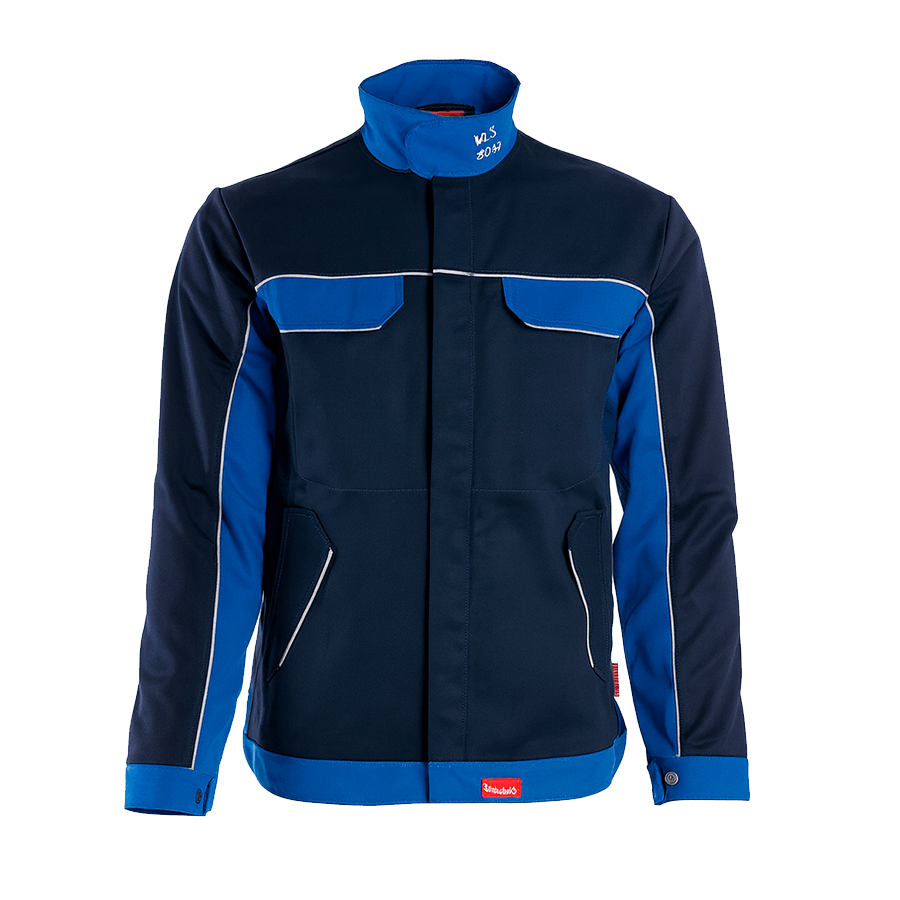

Sí. Existen prendas diseñadas específicamente para uso continuo que combinan protección, confort y ergonomía. Estas soluciones están disponibles en diferentes configuraciones y pueden incluir camisas, polos, pantalones, monos, petos, chaquetas y batas. También se han ensayado combinaciones de prendas, por ejemplo, camisa y chaqueta, cuya protección contra arco resultante en cal/cm² es superior a la suma aritmética de la protección contra arco en cal/cm² de cada prenda individual. Esto se debe a la baja conductividad de electricidad y calor del espacio de aire entre las prendas.

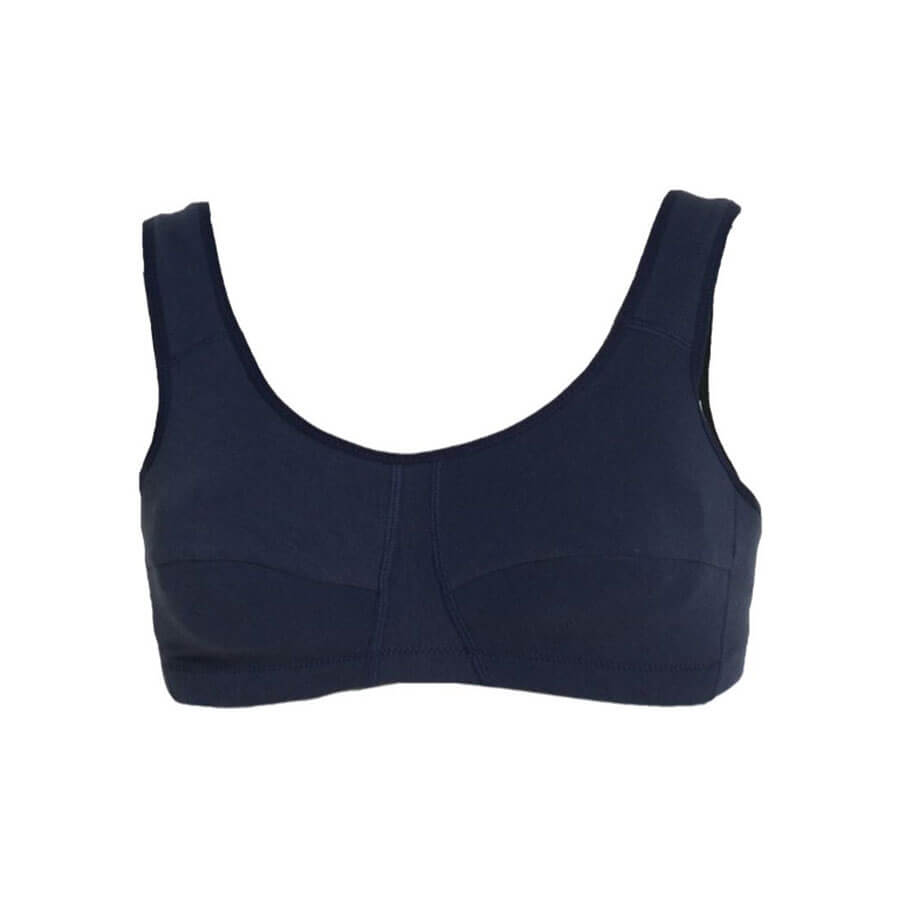

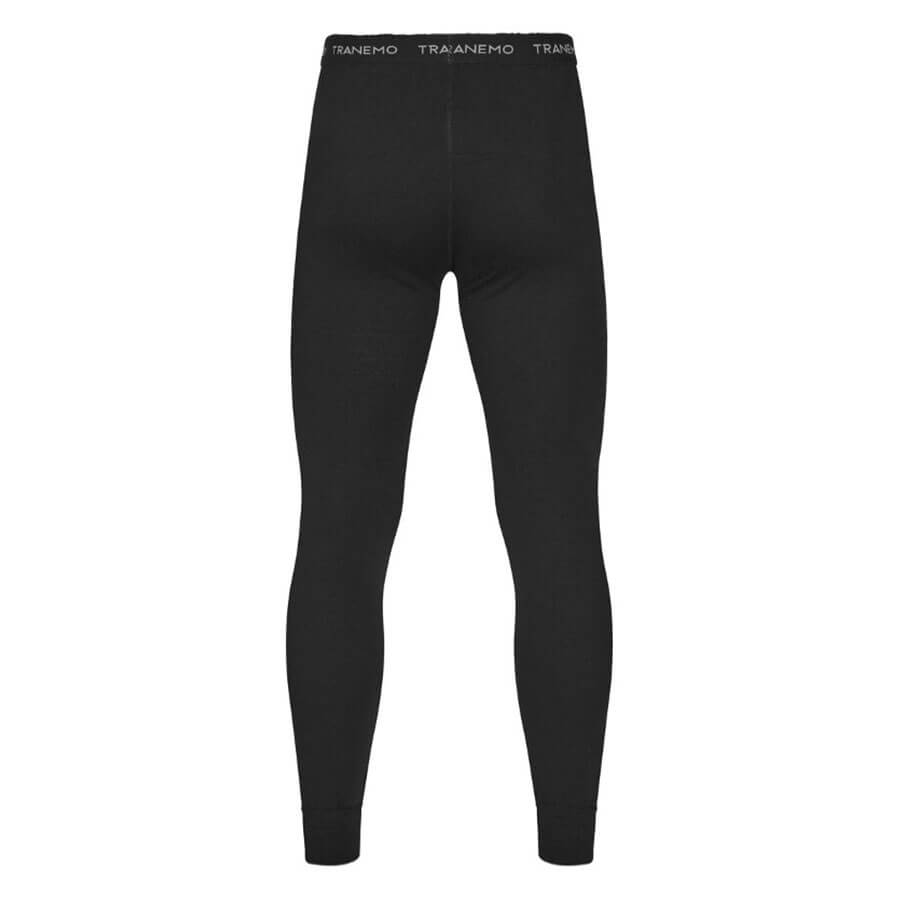

Se recomienda utilizar prendas interiores con protección contra arco eléctrico o, en su defecto, ropa de algodón. No es aconsejable utilizar prendas interiores de poliéster, ya que este material puede fundirse ante una exposición térmica intensa y aumentar el riesgo de lesiones.

La norma NFPA70E americana es una norma de referencia para la evaluación de riesgo de arco eléctrico y la elección del EPIs para proteger a los operarios. Expone dos posibles métodos para determinar el nivel de protección adecuada – realizar un análisis (cálculo) de energía incidente sobre el trabajador o elegir el EPI con nivel de protección necesario según el lugar y trabajo a realizar y el listado NFPA70E 130.7 con categorías de EPIs recomendados para distintos lugares y trabajos.

Es más exacto realizar el análisis de energía incidente y en función de este análisis seleccionar el nivel de protección necesario, el tipo de prenda y los accesorios complementarios para garantizar una protección integral y adaptada a cada situación.

Sí. La gama de ropa de protección incluye una amplia selección de prendas diseñadas específicamente para mujer, ofreciendo diferentes tallajes y configuraciones para garantizar comodidad y seguridad sin renunciar a la protección frente al arco eléctrico.

La ropa de protección contra arco eléctrico debe adquirirse a través de empresas especializadas en seguridad eléctrica. En Kobbeco disponemos de una amplia gama de prendas y kits de protección desde 8 hasta 100 cal/cm², así como asesoramiento técnico para seleccionar la solución más adecuada según las necesidades de cada proyecto.
