Cubiertas y pantallas
Uso temporal, hasta 72 horas
Las cubiertas y pantallas son ligeras y fáciles de usar, pero no están hechas para resistir esfuerzos eléctricos prolongados. No deben mantenerse instaladas más de 72 horas ni tocar superficies energizadas y puestas a tierra a la vez, especialmente en condiciones húmedas o sucias. Se recomienda retirarlas al finalizar la jornada laboral.

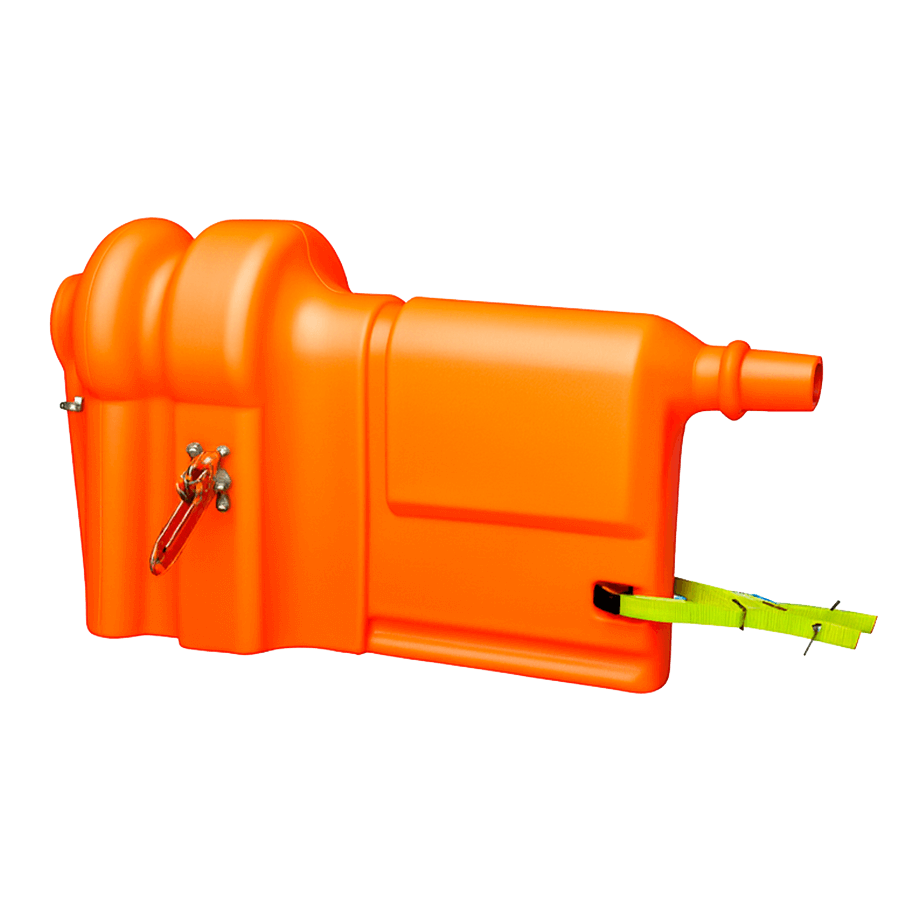

Cubiertas de cadena de amarre
Cubierta de polietileno lineal anaranjado para cubrir hasta un máximo de dos aisladores de amarre de 25,4 cm de diámetro.
De plástico ABS anaranjado de gran resistencia al impacto y dimensiones 86,6 cm de largo, 27,94cm de ancho y 31,75cm desde el conductor a la base de la cubierta. Peso 2,3kg.
El extremo permite empalmar cubiertas de conductor o mangueras de goma para prolongar la zona protegida.
Cumple con las normas
ASTMF712: Métodos de prueba estándar y especificaciones para equipos de protección de plástico aislante eléctrico para protección de los trabajadores.
IEC61229: Protectores rígidos para trabajos en tensión en instalaciones de corriente alterna.

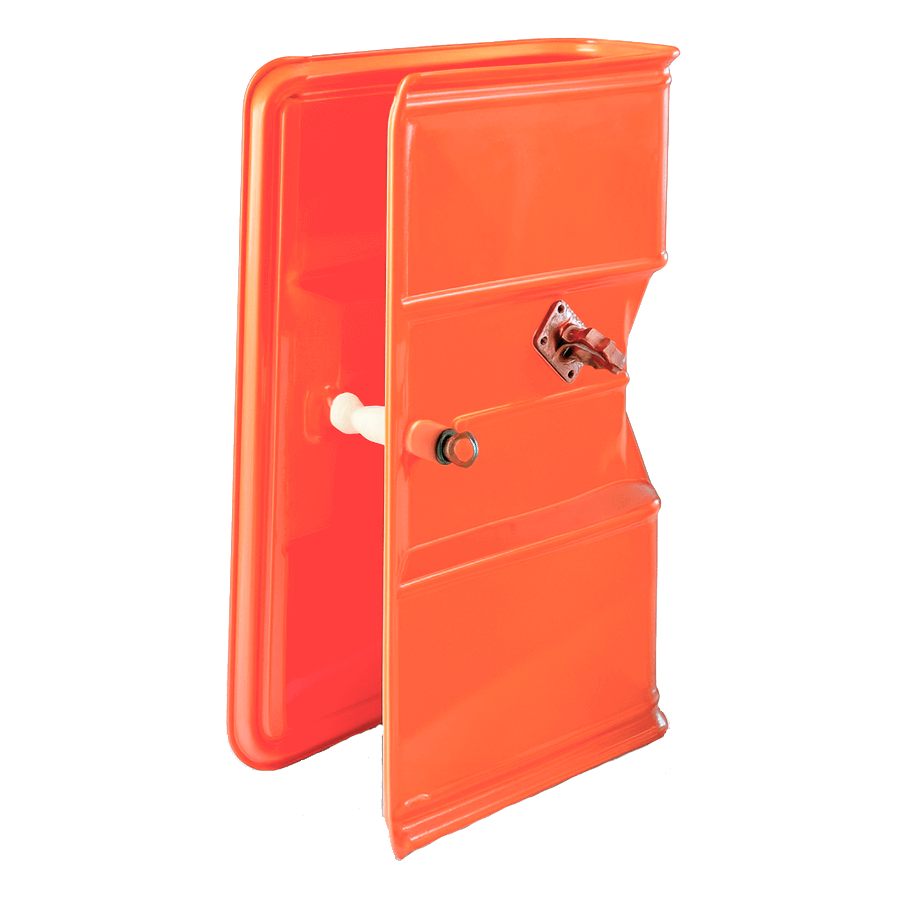

Cubiertas de cortocircuitos
Hasta 25KV entre fases para proteger a los linieros que trabajan cerca de casi todo tipo de cortacircuitos portafusibles abiertos de 25 kV y menores pero no cabe sobre seccionadores con palancas de corte o dispositivos similares.
De plástico ABS anaranjado de gran resistencia al impacto.
Varias cubiertas pueden acomodarse una dentro de la otra para ahorrar espacio en su transporte.
Cumple con la norma ASTMF712: Métodos de prueba estándar y especificaciones para equipos de protección de plástico aislante eléctrico para protección de los trabajadores.

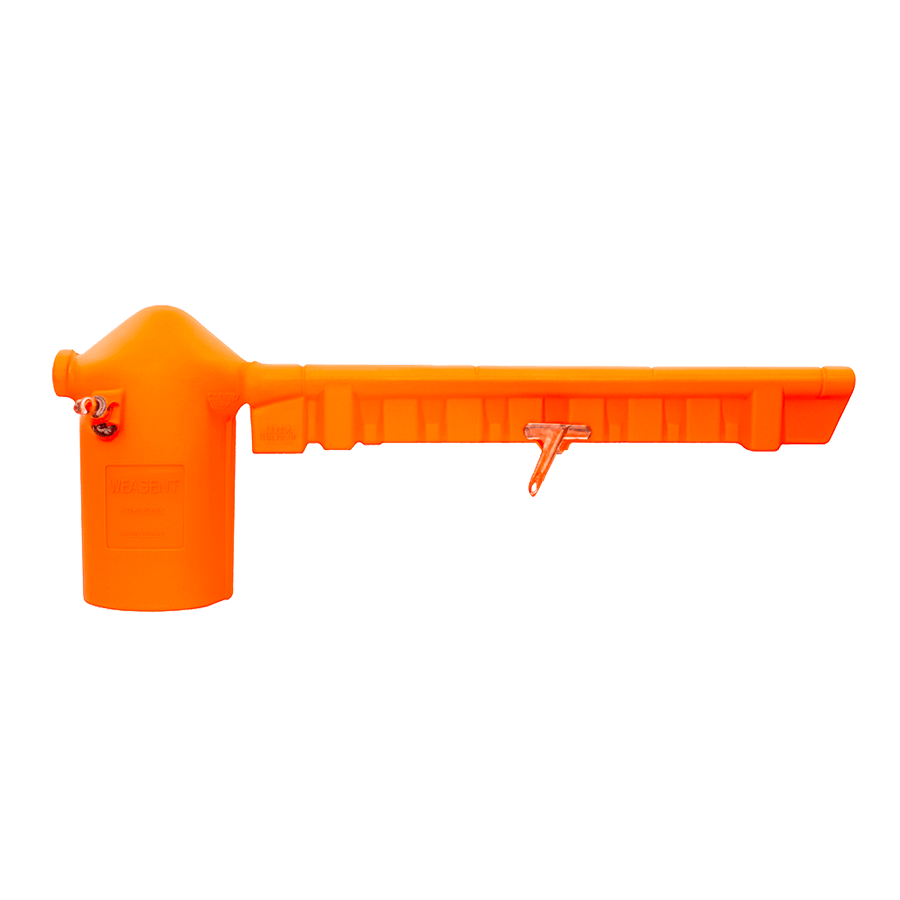

Cubiertas rígidas de conductor y aislador
Encajan entre sí, ofreciendo una forma versátil de cubrir una gran diversidad de configuraciones. Hasta 36kV de fase a fase.
Cumple con las normas
ASTMF712: Métodos de prueba estándar y especificaciones para equipos de protección de plástico aislante eléctrico para protección de los trabajadores.
IEC61229: Protectores rígidos para trabajos en tensión en instalaciones de corriente alterna.

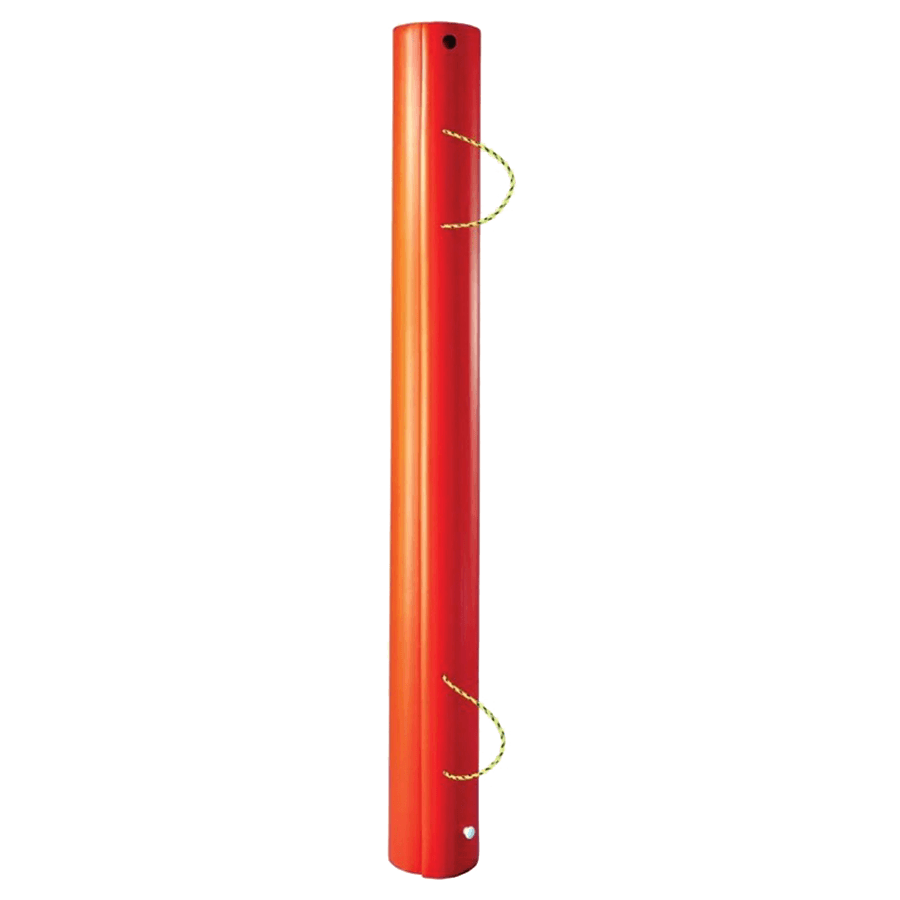

Cubiertas de poste
Entre 15 cm y 30 cm de diámetro y 0,3 – 1,82 m de longitud. Los tramos más largos son empalmables. Hasta 36,6kV de fase a fase.
Deben utilizarse en combinación con cubiertas de conductor al elevar o bajar postes.
Cumple con la norma ASTMF712: Métodos de prueba estándar y especificaciones para equipos de protección de plástico aislante eléctrico para protección de los trabajadores.

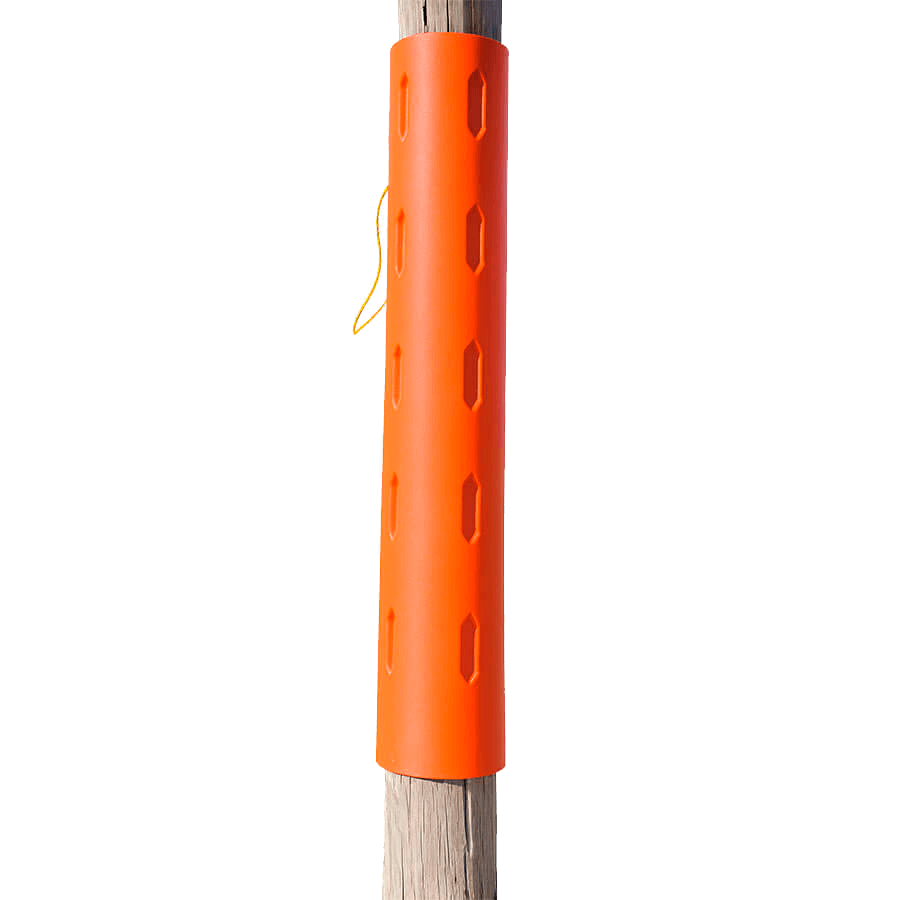

Cubierta de poste de Plástico ABS – clase 4
Más fácil de acoplar con resaltes encajables entre sí.
Disponible en diversas longitudes y diámetros.
Cumplen con la norma ASTM F712: Métodos de prueba estándar y especificaciones para equipos de protección de plástico aislante eléctrico para protección de los trabajadores.

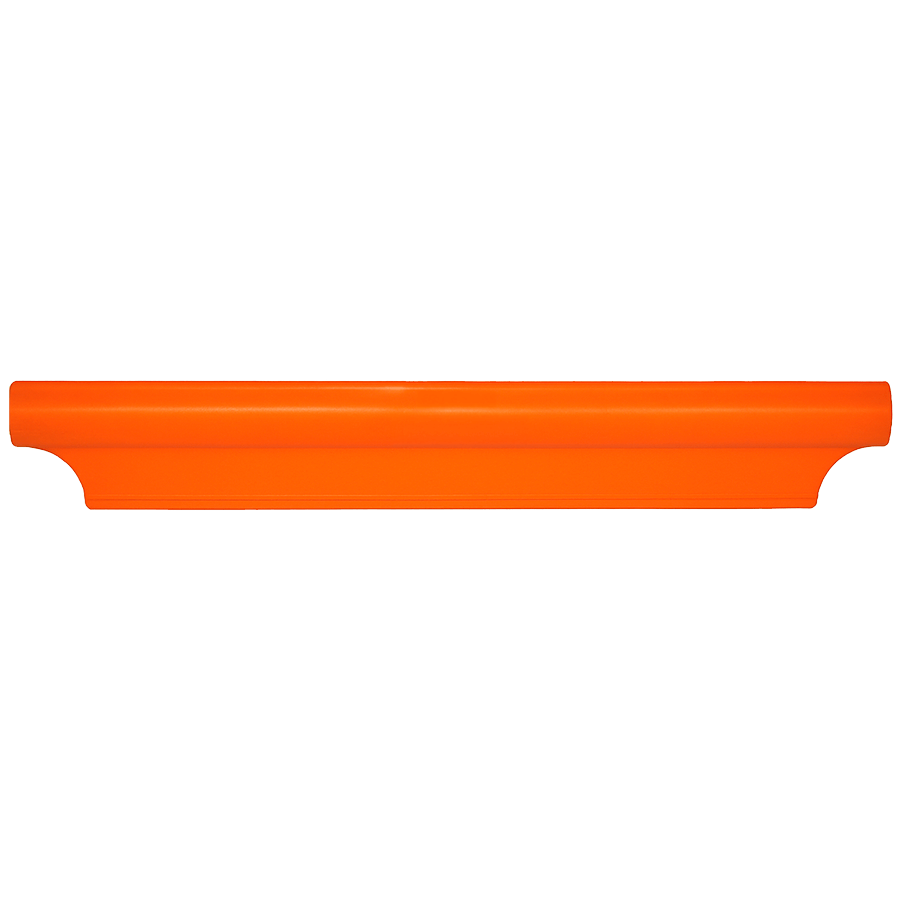

Cubiertas Flexibles de Conductor
Hasta 36kV de fase a fase. Más ligeras, empalmables mediante acoplador.
Las de labio extendido pueden instalarse con accesorio para pértiga de gancho retráctil.
Cumple con la norma ASTMF712: Métodos de prueba estándar y especificaciones para equipos de protección de plástico aislante eléctrico para protección de los trabajadores.

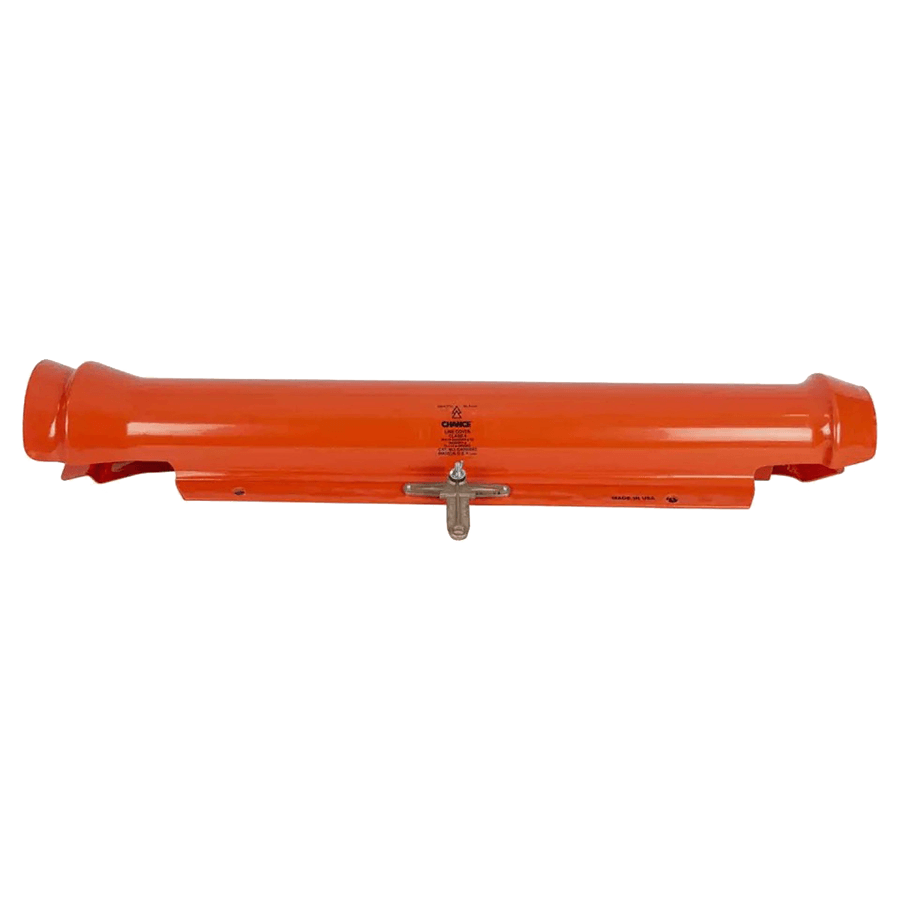

Cubierta espiral de conductor
Con mango de Epoxiglas o accesorio adaptador para pértiga de gancho retráctil. Hasta 72,5kV de fase a fase.
Cumple con la norma ASTMF712: Métodos de prueba estándar y especificaciones para equipos de protección de plástico aislante eléctrico para protección de los trabajadores.

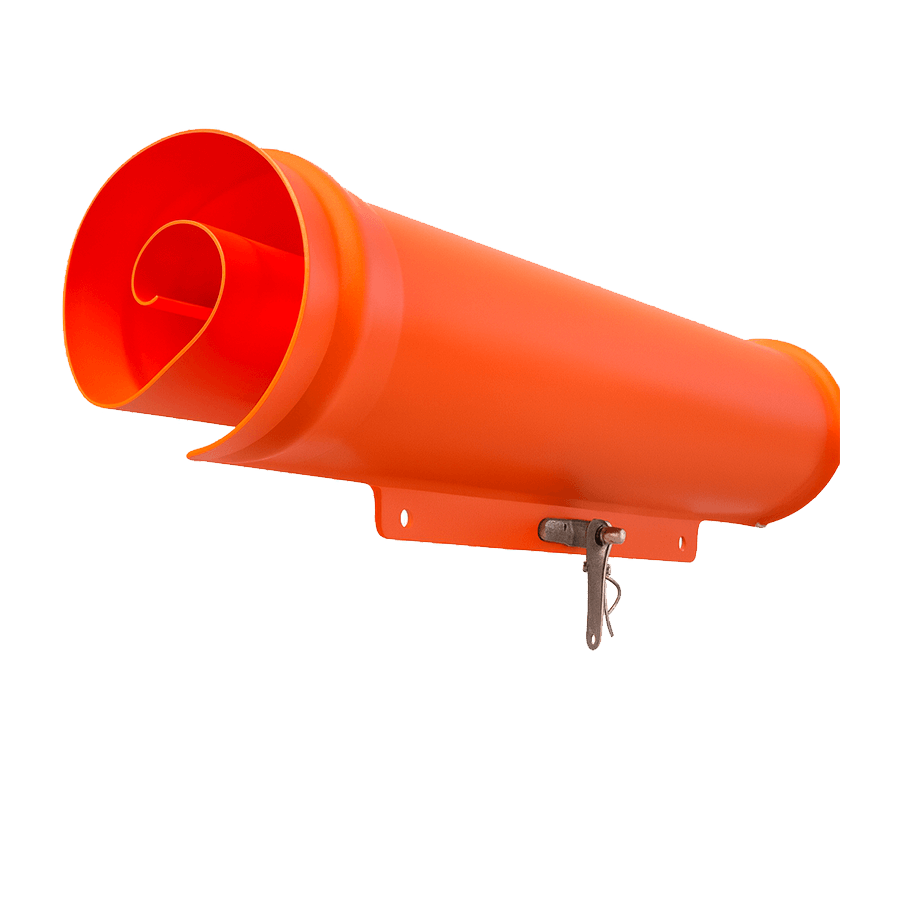

Cubierta en Espiral para Conductor – clase 6
Fabricada en plástico ABS de gran durabilidad y con una longitud total 1,3m (53”).
Proporciona protección en caso de contacto accidental hasta 72,5kV. Ensayada según norma ASTM F712.
Incluye adaptador para instalación con pértiga de gancho retráctil.
Cumple con la norma ASTMF712: Métodos de prueba estándar y especificaciones para equipos de protección de plástico aislante eléctrico para protección de los trabajadores.

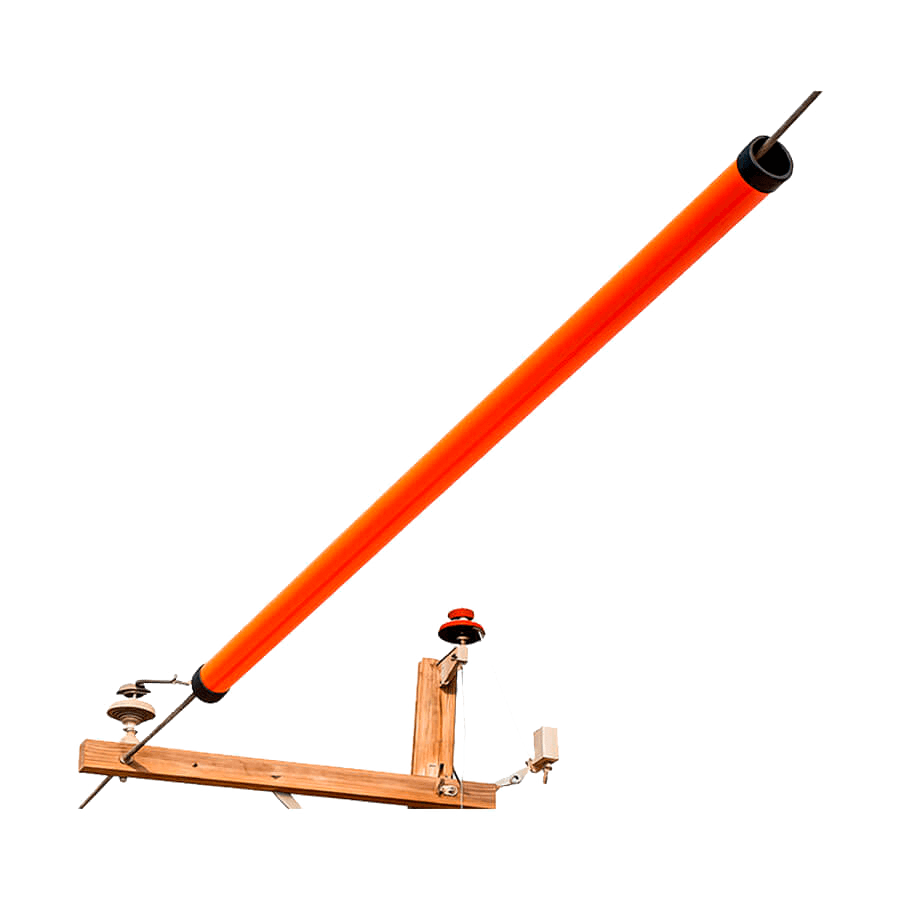

Cubierta Ligera para Conductores – Clase 2
Más ligeras, diámetro mayor que la manguera flexible, menor coste.
Para uso hasta 14,6kV entre fase protegida y fase protegida.
Disponible en longitudes de 1,5m (5 pies) o 1,8m (6 pies) y color naranja de alta visibilidad.
Cumple con la norma ASTMF712: Métodos de prueba estándar y especificaciones para equipos de protección de plástico aislante eléctrico para protección de los trabajadores.

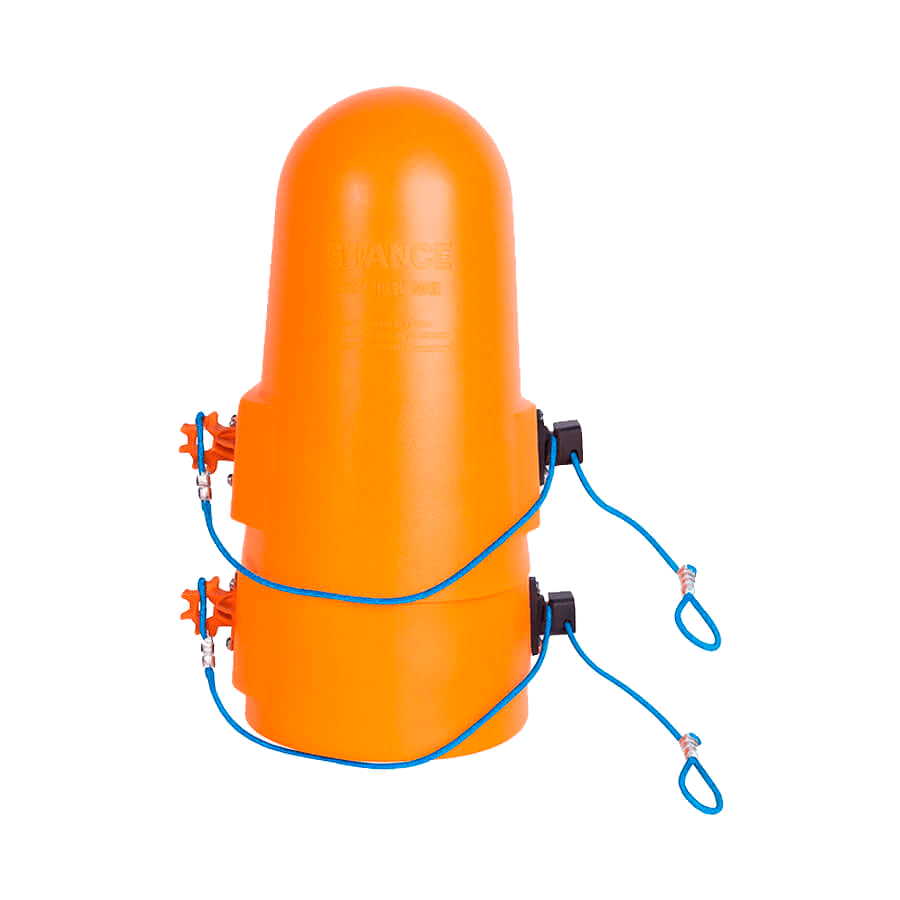

Cubierta Universal – clase 4
Nuevo diseño apilable que reduce el espacio de almacenamiento. Perfecta para proteger aisladores rígidos, terminaciones de cable, pararrayos, y botellas de conductor.
Para su instalación es necesario usar guantes aislantes o pértiga aislante y asegurar con el cordón auxiliar incluido.
- Clase 4, tensión de uso hasta 36,6 KV entre fases.
- cumple con la norma ASTMF712: Métodos de prueba estándar y especificaciones para equipos de protección de plástico aislante eléctrico para protección de los trabajadores.

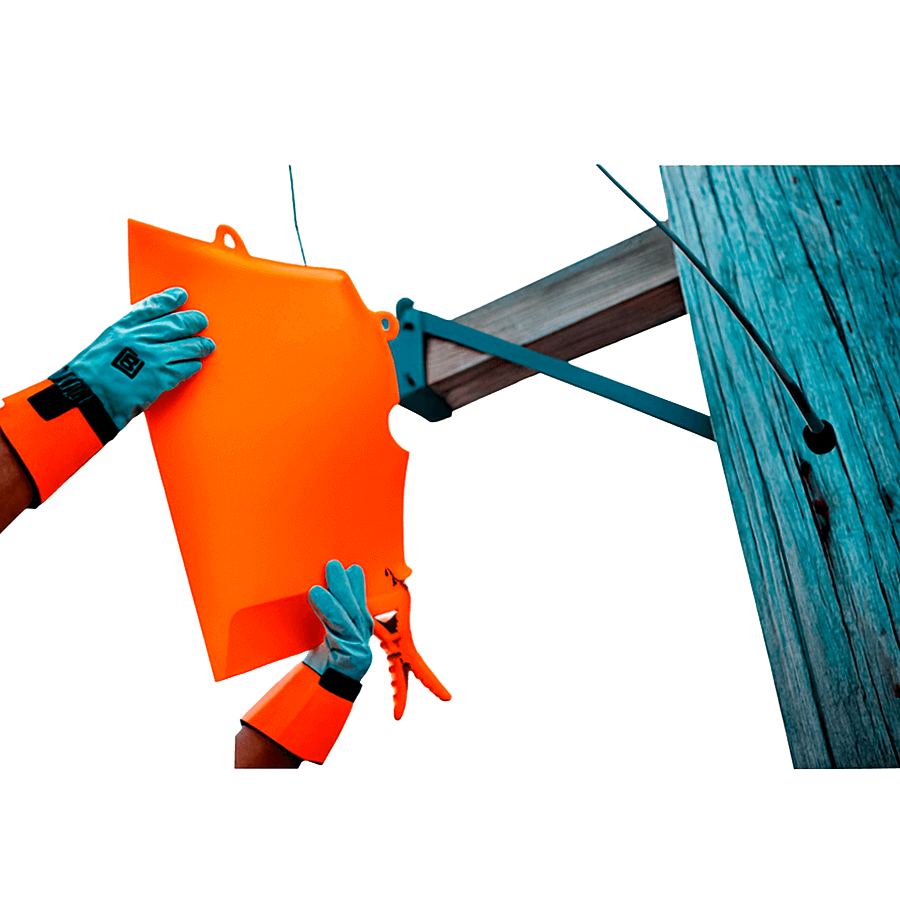

Cubierta Flexible para Cortacircuitos – clase 2 tipo II
Más fácil de instalar que una manta aislante y con mayor cobertura.
Cumple con la norma ASTM D1049: Especificación para cubiertas aislantes de goma.

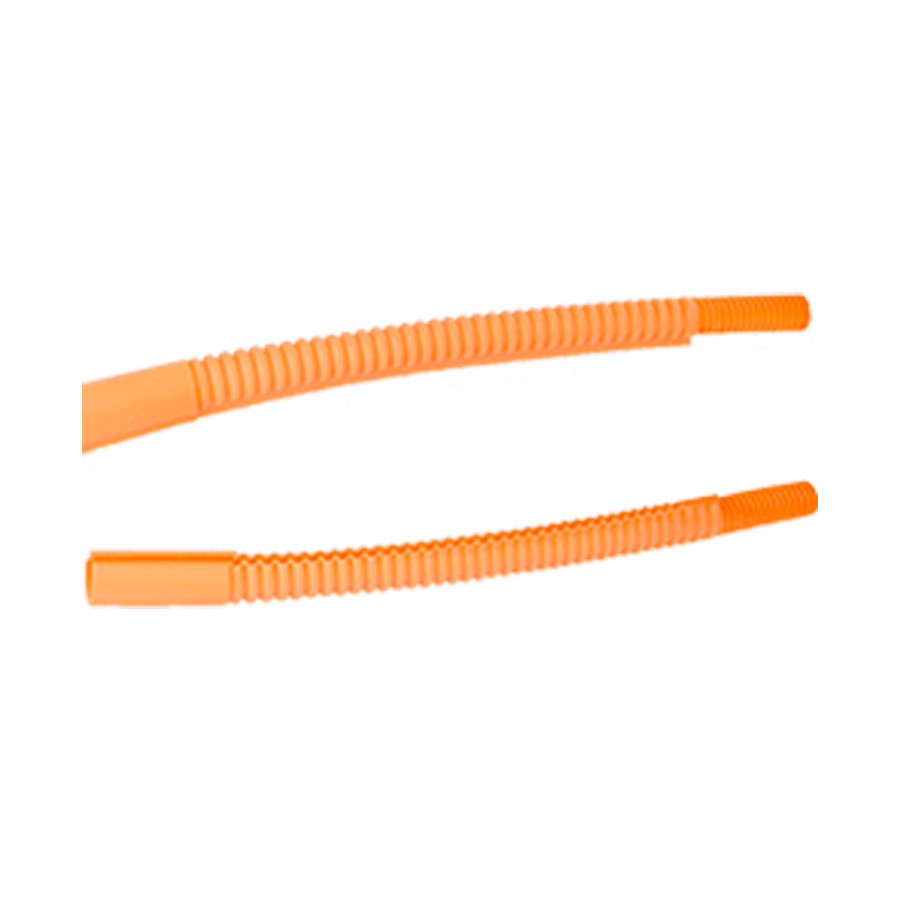

Cubierta Flexible Goma para Puentes
Tiene la flexibilidad necesaria para cubrir puentes o conductores aéreos (diámetro máximo de conductor 28mm).
Fabricada con elastómero resistente al ozono para uso hasta 17kV entre fases (proporciona protección en caso de contacto accidental).
Cumplen con las normas:
- ASTMD1049: Especificación para cubiertas aislantes de goma.
- ASTMD1050: Especificación estándar ASTM D1050 para manguera de línea de aislamiento de caucho.

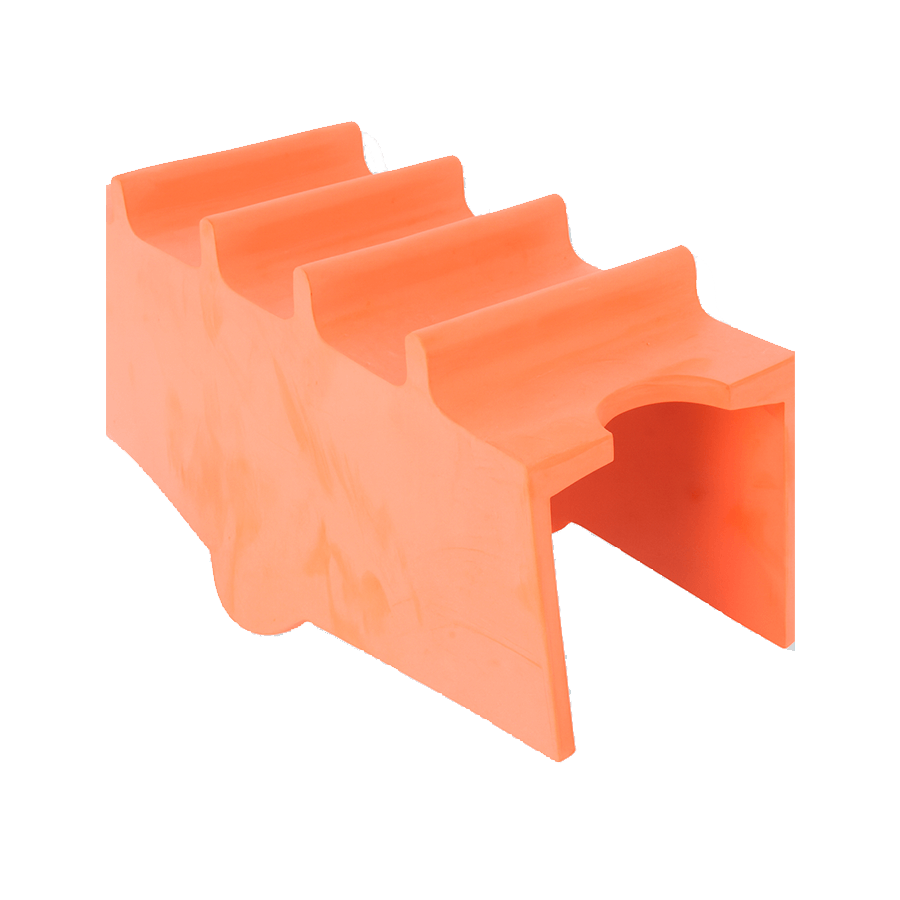

Cubierta Flexible de Goma para Crucetas
Proporciona aislamiento para soportar conductores protegidos con manguera flexible durante trabajos en tensión (sección máxima de cruceta 102mm x 114mm).
Fabricada con elastómero resistente al ozono para uso hasta 17kV entre fases (proporciona protección en caso de contacto accidental).
Cumplen con las normas:
- ASTMD1049: Especificación para cubiertas aislantes de goma.
- ASTMD1050: Especificación estándar ASTM D1050 para manguera de línea de aislamiento de caucho.

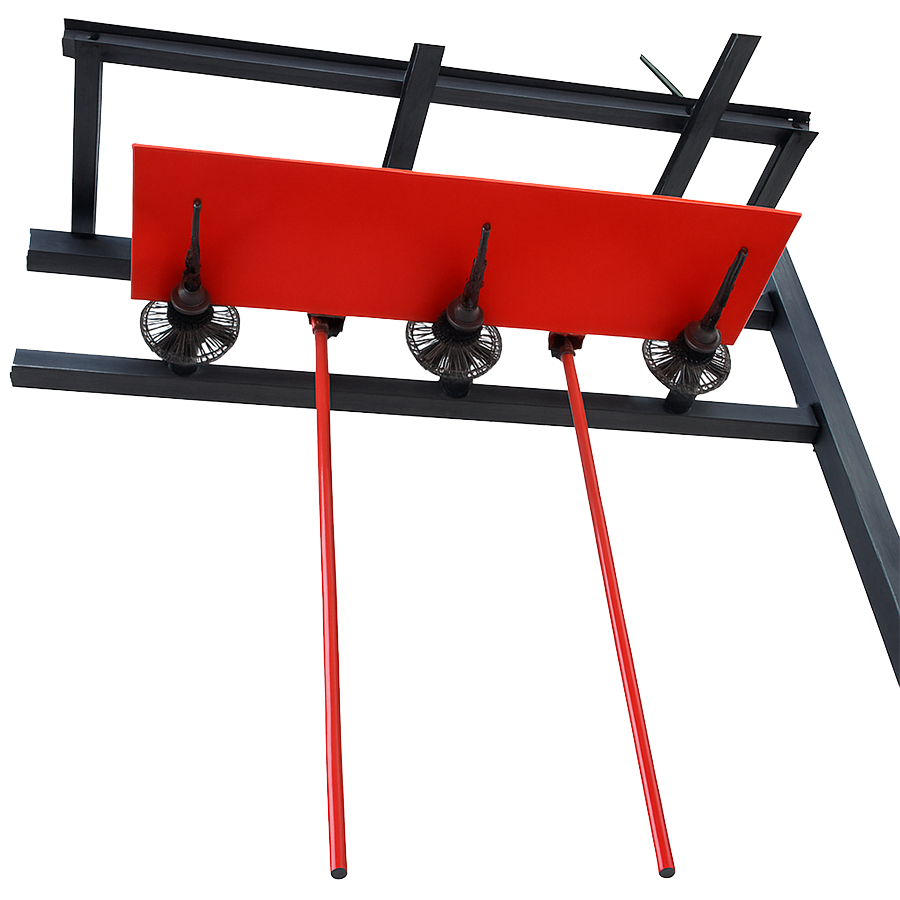

Barrera para seccionadores de líneas aéreas
Permite reducir las distancias mínimas según IEEE 516 reduciendo la distancia ergonómica (siempre debe mantenerse la distancia mínima de aislamiento en aire).
Para uso en seccionadores de 12kV o 25kV con espacio de 76cm o 91cm. Menor tiempo de instalación que proteger el lado en tensión del seccionador.
Resistencia a perforación – 300 V/mil (11,81 kV/mm – espesor aproximado 0.25”).

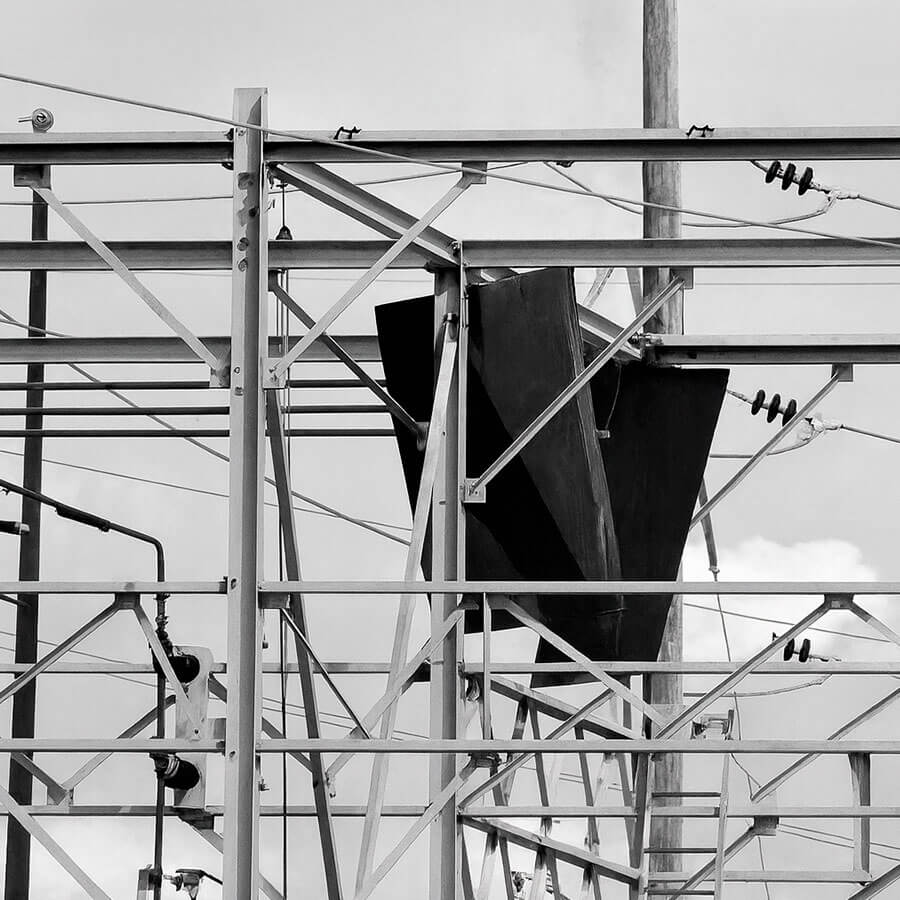

Pantalla para subestaciones y distribución subterránea
Polietileno lineal de excelente calidad en láminas de 4 x 6 pies (1,22m x 1,83m).
Se puede cortar con sierra de mano o eléctrica y moldear utilizando una pistola de aire caliente o un horno calentado a 250ºF (121ºC).
No se deforma ni ablanda hasta 170ºF (77ºC).
No produce llamas.
Resistencia a la perforación de 300 voltios por milésimo de pulgada (0,025mm).
Resistencia total de 75 kV.
1. ¿Qué son las cubiertas de uso temporal?
Las cubiertas de uso temporal son elementos aislantes diseñados para proteger conductores, aisladores, seccionadores, cortacircuitos, postes, crucetas y otros elementos energizados durante la ejecución de trabajos de mantenimiento eléctrico. Su función es minimizar el riesgo de contactos accidentales y mejorar la seguridad de los operarios.
2. ¿Para qué se utilizan las cubiertas de uso temporal?
Se utilizan principalmente en trabajos en tensión (TET) en el mantenimiento de líneas aéreas y subestaciones donde es necesario aislar temporalmente partes energizadas cercanas a la zona de trabajo.
3. ¿Cuánto tiempo pueden permanecer instaladas?
Estas cubiertas están diseñadas para un uso temporal de hasta 72 horas. Superar este periodo puede afectar a sus prestaciones y no se recomienda, sobre todo en condiciones con humedad o suciedad.
4. ¿Las cubiertas de uso temporal sustituyen a los EPIs?
No. Las cubiertas de uso temporal son una medida de protección colectiva complementaria. Los trabajadores deben seguir utilizando los equipos de protección individual (EPIs) y cumplir los procedimientos de seguridad establecidos.
5. ¿Qué ventajas ofrecen las cubiertas de uso temporal?
Entre sus principales beneficios destacan:
- Instalación rápida y sencilla.
- Protección temporal eficaz durante operaciones de mantenimiento.
- Reducción del riesgo de contactos accidentales.
- Mayor seguridad durante trabajos en tensión.
6. ¿Son compatibles con diferentes niveles de tensión?
Sí. Existen modelos diseñados para distintos rangos de tensión y aplicaciones específicas. Es importante seleccionar la cubierta adecuada según las características de la instalación y las condiciones de trabajo.
7. ¿Cómo se instalan las cubiertas de uso temporal?
La instalación debe realizarse siguiendo las instrucciones del fabricante y los procedimientos de trabajo en tensión aplicables. En la mayoría de los casos pueden colocarse mediante pértigas aislantes (para TET método a distancia) o mediante guantes (para TET método a contacto).
8. ¿Qué mantenimiento requieren?
Antes y después de cada uso se recomienda realizar una inspección visual para detectar perforaciones, cortes, grietas, deformaciones o cualquier signo de deterioro. También se deben mantener limpias y secas, almacenar sin doblar y en ambientes sin ozono para mantener sus propiedades aislantes. Las cubiertas aislantes se deben de reensayar periódicamente según el tipo, la tensión de uso y la norma aplicable.
9. ¿Qué materiales se utilizan en las cubiertas de uso temporal?
Están fabricadas con materiales ligeros y de alta rigidez dieléctrica capaces de soportar las condiciones habituales de trabajo en redes de distribución de energía.
10. ¿Cómo elegir la cubierta adecuada para mi aplicación?
La elección depende de factores como la tensión de servicio, el tipo de conductor, aislador o elemento a proteger, las condiciones ambientales y el método de trabajo utilizado. Un asesoramiento técnico especializado permite seleccionar la solución más adecuada para cada proyecto.
11. ¿Las cubiertas de uso temporal cumplen normativas de seguridad?
Sí. Los modelos profesionales están fabricados conforme a las normativas y estándares aplicables a los trabajos de mantenimiento eléctrico y a la protección aislante, garantizando un uso seguro cuando se emplean correctamente. Las normas de referencia para las cubiertas aislantes de uso temporal son la ASTM F712, ASTM D1049 y ASTM D1050.
12. ¿Dónde puedo solicitar asesoramiento o información técnica?
Puedes contactar con el equipo técnico de Kobbeco para recibir asesoramiento sobre selección, instalación y mantenimiento de cubiertas de uso temporal adaptadas a tus necesidades.
