Puentes / By-passes

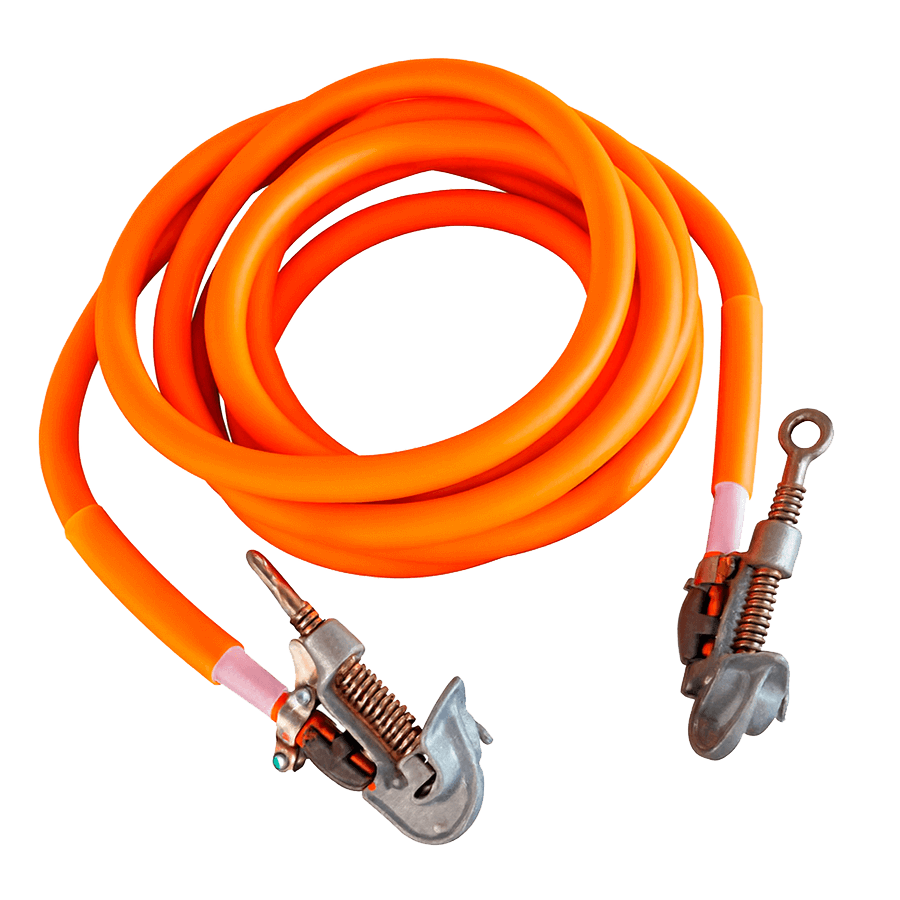

By-passes montados en fábrica
Los juegos de by-pass se fabrican a medida según el tipo y largo de cable, casquillo, tubo termorretráctil y grapa requeridos.
Se ensamblan en fábrica con crimpado especializado para asegurar una conexión sólida.
Las grapas CHANCE deben usarse siempre con casquillo, ya que no se recomienda conectarlas directamente al cable de by-pass.

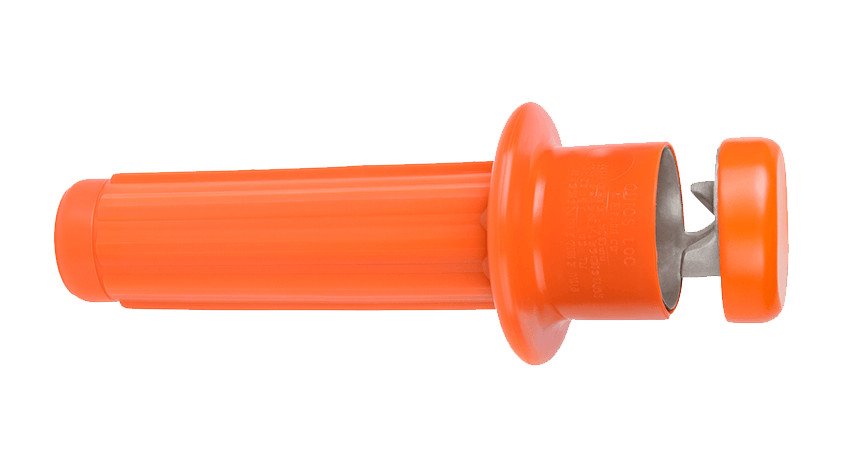

Grapas aisladas para By-passes
Las grapas aisladas para By-passes se utilizan para desvío de las áreas de trabajo donde se realiza mantenimiento de equipos, mejoras en la línea y reparaciones temporales o de emergencia.
Opciones disponibles:
- 15 kV entre fases – 300A.
- 25kV entre fases – 400A.
- 35kV entre fases – 400A.

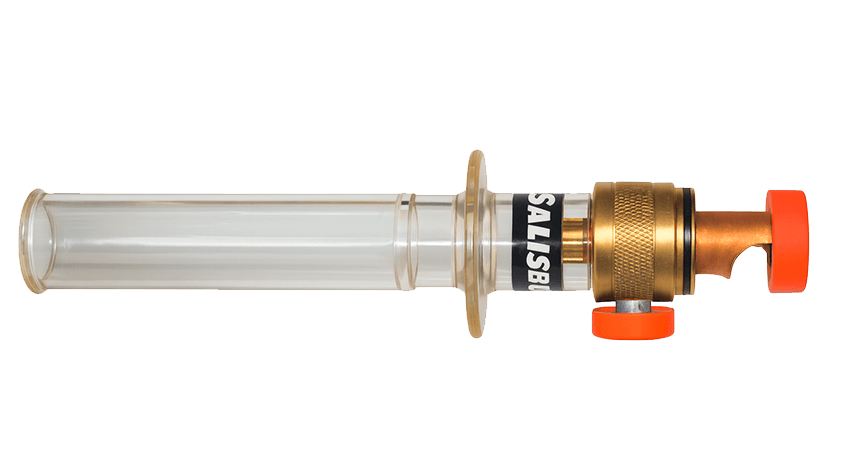

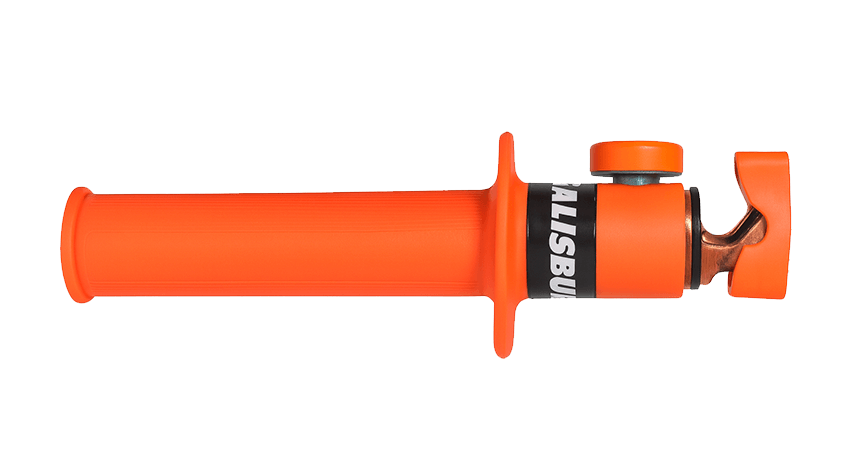

Grapas aisladas bloqueables para By-passes
Con un dispositivo de bloqueo de carraca que evita que se afloje la grapa con cualquier movimiento. Las hay transparentes y naranjas.
Opciones disponibles:
- 21kV fase a fase.
- 36kV fase a tierra.

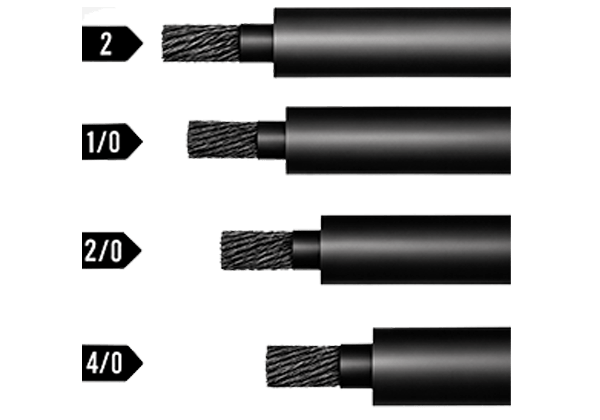

Cable aislado para by-pass
15kV, 25kV y 35kV fase a fase
El cable aislado para by-pass tiene una cubierta EPR resistente a la abrasión, aceites, calor, humedad y ozono.
Para facilitar su identificación, la cubierta tiene grabados la medida del cable y su tensión nominal cada metro.

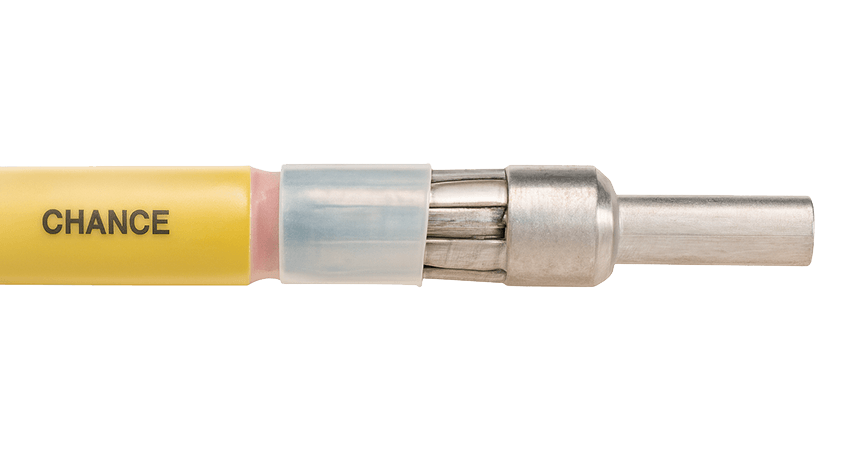

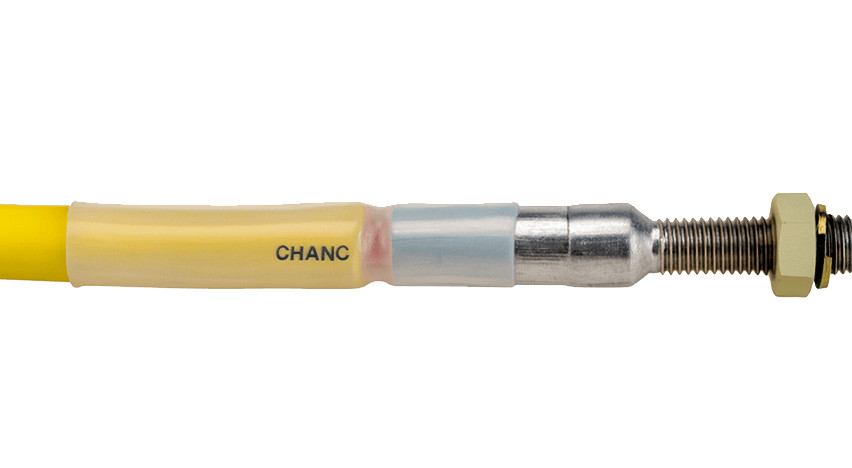

Casquillos y tubos termoretráctiles
El casquillo, o bien liso o bien roscado, minimiza la resistencia eléctrica de la conexión, amortigua la fuerza mecánica y evita la rotura de hilos del cable. Asimismo, el tubo termorretráctil impide la penetración de humedad y alivia la tensión mecánica.
El casquillo y tubo termorretráctil refuerzan mecánicamente la conexión del by-pass y ayudan a evitar un punto caliente, protegen el cable y prolongan su vida útil.

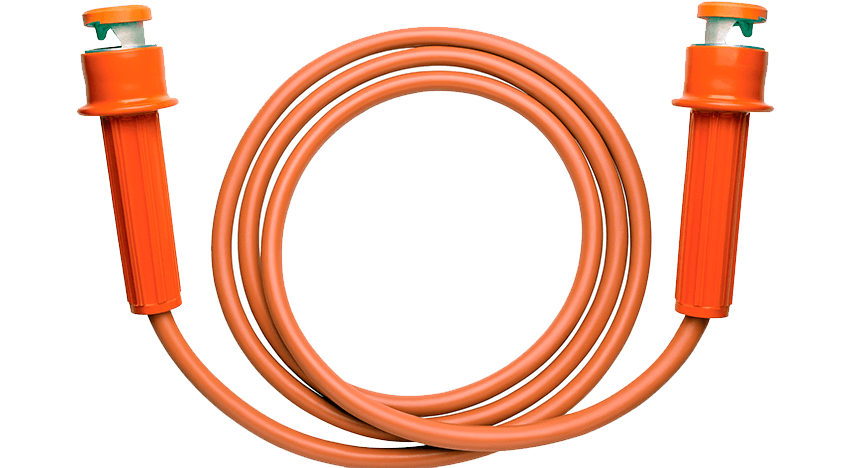

By-passes para trabajo a contacto
15kV, 25kV y 35 kV
Los By-passes para trabajo a contacto se utilizan para realizar desvíos (by pass) de cables en las áreas de trabajo donde se hace mantenimiento de equipos, mejoras en la línea y reparaciones temporales o de emergencia.
Parking
Permite ‘aparcar’ grapas de puente o puesta a tierra durante su instalación en líneas de hasta 34,5 kV.
Características
- Material: polímero de alta visibilidad.
- Dimensiones: 27,94 X 11,43 X 1,27 cm.
- Peso: 170 g.

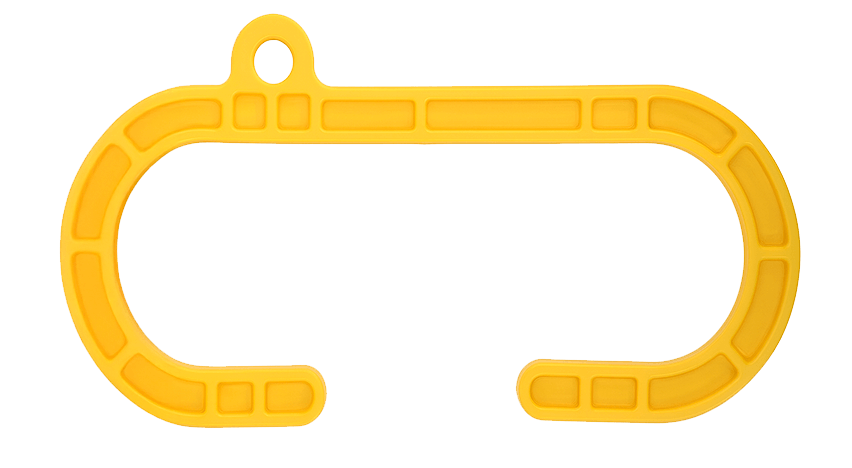

Gancho para By-pass
El Gancho está diseñado para eliminar la holgura de los By-Pass y evitar posibles fases cruzadas. Además, minimiza el balanceo de los By-Pass en condiciones de viento.
De fácil instalación con guantes o con una pértiga de gancho retráctil, el Gancho para By-Pass tiene una resistencia disruptiva de más 50 kV y se adapta a cualquiera manguera flexible de clase 2 o 3.
El Gancho para By-Pass soporta la exposición a temperaturas extremas.

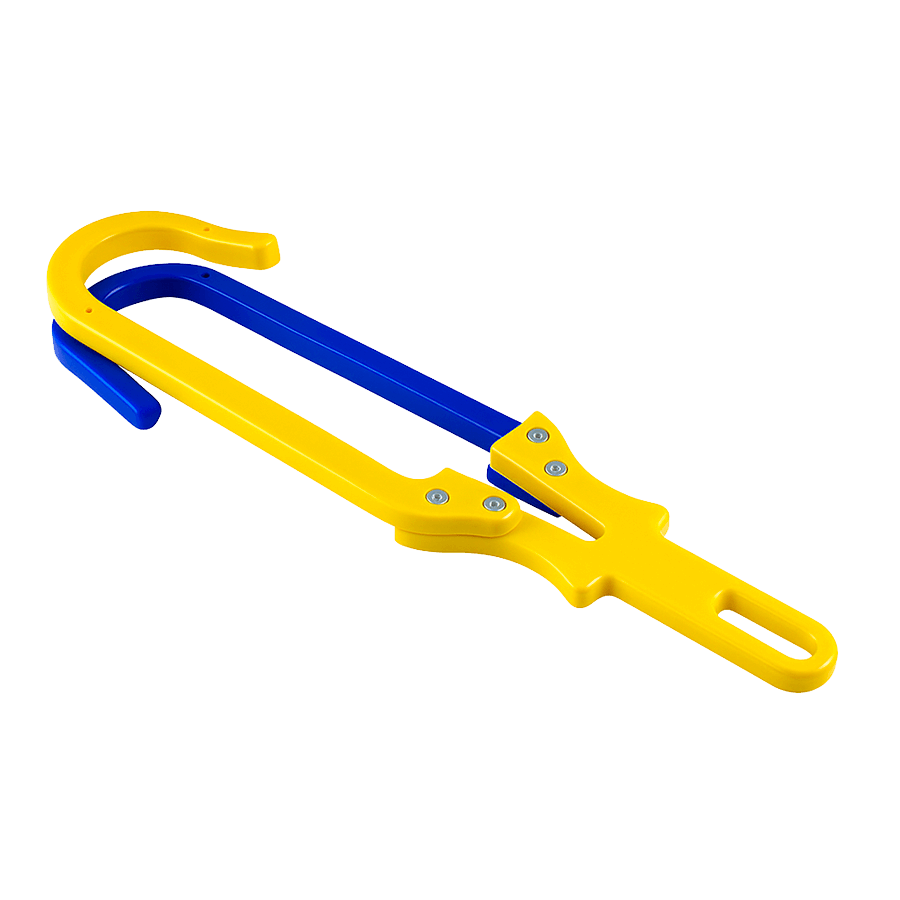

Gancho para By-pass USJH-003
El Gancho para By-Pass USJH-003 está diseñado para eliminar la holgura de los By-Pass eléctricos y evitar fases cruzadas, manteniendo el control del puente y del conductor incluso en condiciones de viento.
Su uso ayuda a proteger el aislamiento exterior y a reducir el balanceo de los cables.
Características
- Fabricado en polímero de alta resistencia.
- Sin partes móviles ni resortes, lo que mejora su durabilidad.
- Posee una muesca en V que mantiene fijo el puente y evita deslizamientos.
- Instalación rápida y sencilla, incluso con guantes o mediante una pértiga retráctil.
- Resistencia disruptiva: superior a 50 kV.
- Capacidad de carga: hasta 45 kg (100 lbs).
- Dimensiones: 10,80 × 41,28 cm.
- Peso: 308 g
